Hộp nhánh cáp điện áp cao (Trạm chuyển mạch ngoài trời)

Deyan Electric là nhà cung cấp điện công nghiệp chuyên nghiệp với hoạt động R&D, sản xuất và dịch vụ tích hợp. Hộp nhánh cáp điện áp cao (Trạm chuyển mạch ngoài trời) là trạm chuyển mạch ngoài trời nhỏ gọn, chịu được thời tiết dành cho mạng phân phối 6-35kV. Nó cho phép phân nhánh, kết nối và cách ly cáp an toàn thông qua các đầu nối cắm được cách điện hoàn toàn, có các điểm ngắt kết nối có thể nhìn thấy và nối đất đáng tin cậy. Giải pháp tiết kiệm không gian này giúp đơn giản hóa việc mở rộng và bảo trì lưới điện.

Gửi yêu cầu

Mô tả Sản phẩm

Hộp nhánh cáp điện áp cao (Trạm chuyển mạch ngoài trời) là trạm chuyển mạch ngoài trời nhỏ gọn, chịu được thời tiết dành cho mạng phân phối 6-35kV là thiết bị chính vòng ngoài trời cách điện bằng khí tiên tiến kết hợp các công nghệ tiêu chuẩn quốc tế. Hộp nhánh cáp điện áp cao được thiết kế cho mạng phân phối 12/24kV, có lớp cách điện SF6 kín hoàn toàn, cấu trúc mô-đun và hoạt động không cần bảo trì, phù hợp với môi trường khắc nghiệt. Hỗ trợ các chức năng tự động hóa có thể mở rộng, nó cho phép phân phối điện đáng tin cậy trên khắp các khu công nghiệp, khu đô thị và trung tâm thương mại đồng thời hỗ trợ lưới điện thông minh.

Thông số sản phẩm (Thông số kỹ thuật)

Tên dự án			Đơn vị	Công tắc tải
Tên dự án			Đơn vị	Bộ chuyển mạch tải C	Đơn vị điện kết hợp F	Bộ ngắt mạch chữ V
Điện áp định mức			kv	24/12	24/12	24/12
Tần số định mức			Hz	50	50	50
Đánh giá hiện tại			A	630	125	630
Dòng chuyển định mức			A		1750
Mức cách điện định mức	1 phút tần số nguồn chịu được điện áp (pha chạm đất)	luân phiên, đối lập	KV		42/65
	1 phút tần số nguồn chịu được điện áp (pha chạm đất)	Giữa giờ giải lao	KV		48/79
	Điện áp xung sét	luân phiên, đối lập	KV		75/125
	Điện áp xung sét		KV		85/145
Dòng điện cắt ngắn mạch định mức			kV	20	315	20
Dòng điện đóng ngắn mạch định mức			KA	50	80	50
Dòng điện đóng ngắn mạch định mức (Công tắc nối đất)			KA	50		50
Xếp hạng thời gian ngắn chịu được hiện tại		Mạch chính	kA	20	20	20
Xếp hạng thời gian ngắn chịu được hiện tại		Công tắc nối đất	KA	20	20	20
Thời lượng ngắn hạn được xếp hạng		Mạch chính	S	4		4
Thời lượng ngắn hạn được xếp hạng		Công tắc nối đất	S	4	4	4
Xếp hạng đỉnh chịu được hiện tại		Mạch chính	KA	50		50
Xếp hạng đỉnh chịu được hiện tại		Công tắc nối đất	KA	50	50	50
Kiểm tra hồ quang bên trong (Kiểm tra hồ quang đốt trong)			A	630	20kA/0,5 giây	630
Dòng điện cắt vòng kín định mức			A	630	Bị giới hạn bởi cầu chì	630
Dòng điện cắt tải hoạt động định mức			A	10	Bị giới hạn bởi cầu chì	25
Dòng điện sạc và ngắt cáp định mức			Thứ hai	5000	17.4	3000
Tuổi thọ cơ khí		Công tắc tải/ngắt kết nối	Thứ hai	3000	5000	3000
		Công tắc nối đất	Thứ hai		3000	10000
		Máy cắt chân không	Mpa
Áp suất khí SF6 (Áp suất tuyệt đối ở 20°C)					0.035
Tỷ lệ sét đánh hàng năm					0,025% hàng năm
Xếp hạng bảo vệ cho buồng khí và ống cầu chì					IP67
Đánh giá bao vây và bảo vệ nhà ở					IP4X

Tính năng và ứng dụng sản phẩm

Thiết kế ngoài trời nhỏ gọn

Bảo vệ môi trường hoàn chỉnh

Công nghệ cách nhiệt khí tiên tiến

Cấu hình mô-đun linh hoạt

Hoạt động không cần bảo trì

Trang web ứng dụng

◇ Trạm biến áp thứ cấp nhỏ gọn

◇ Doanh nghiệp công nghiệp nhỏ và khai thác mỏ

◇ Nhà máy điện gió

◇ Khách sạn, trung tâm mua sắm, tòa nhà văn phòng, trung tâm thương mại, v.v.

◇ C- Bộ chuyển mạch tải

◇ Bộ kết nối cáp D-Direct

◇ Bộ kết nối cáp De-Direct với công tắc nối đất

◇ F- Bộ kết hợp công tắc-cầu chì tải

◇ V- Bộ ngắt mạch chân không

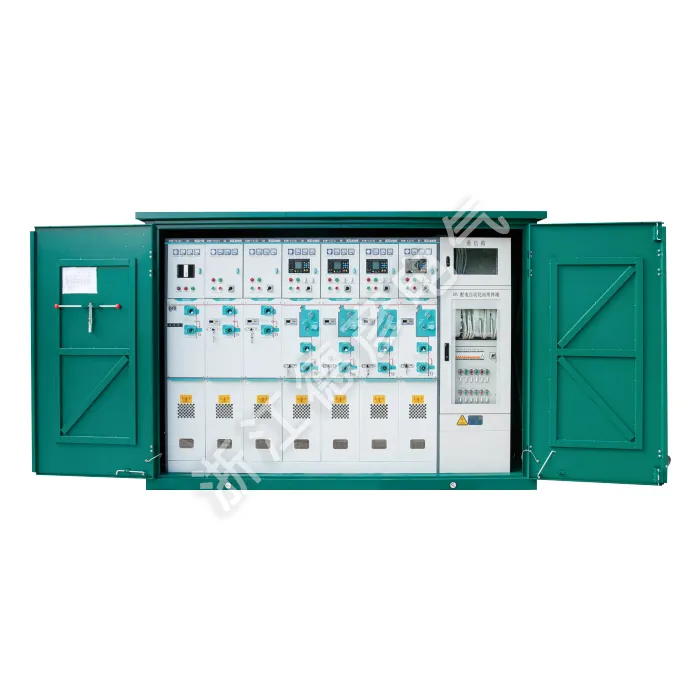

High Voltage Cable Branch Box (Outdoor Switching Station)
