Thiết bị đóng cắt nhỏ gọn cách điện bằng không khí

Deyan Electric là nhà cung cấp điện công nghiệp chuyên nghiệp với hoạt động R&D, sản xuất và dịch vụ tích hợp. Thành phần chuyển mạch lõi của Thiết bị đóng cắt nhỏ gọn cách điện AIR thường sử dụng công tắc ngắt tải chân không hoặc khí SF6 có độ tin cậy cao, mang lại hiệu suất chuyển mạch dòng tải mạnh và khả năng tạo ngắn mạch đáng tin cậy. Vỏ của Thiết bị đóng cắt nhỏ gọn cách điện AIR được chế tạo từ các tấm thép chất lượng cao, được hình thành bằng quy trình điều khiển bằng máy tính (CNC), đảm bảo độ bền cơ học và khả năng chống ăn mòn mạnh mẽ. Một tính năng thiết kế quan trọng là sự nhỏ gọn đặc biệt của nó. Thông qua bố cục ba chiều được tối ưu hóa, nó tích hợp nhiều ngăn chức năng—bao gồm thanh cái, công tắc, cáp và buồng thiết bị/cơ chế vận hành—trong một diện tích không gian tối thiểu. Các ngăn này được ngăn cách bằng các vách ngăn kim loại nối đất chắc chắn, một tính năng an toàn quan trọng giúp đảm bảo tính toàn vẹn trong vận hành và ngăn chặn sự lan truyền của các lỗi bên trong.

Gửi yêu cầu

Mô tả Sản phẩm

Thiết bị đóng cắt nhỏ gọn cách điện AIR, được công ty chúng tôi phát triển nhằm đáp ứng nhu cầu của người sử dụng điện về độ tin cậy, an toàn và nhỏ gọn trong thiết bị điện, có tính năng cách nhiệt không khí, thiết kế nhỏ gọn, đầy đủ quyền sở hữu trí tuệ và thử nghiệm loại toàn diện. Thích hợp cho hệ thống điện 10kV/7,2kV trong các tòa nhà công cộng, công trình dân dụng thương mại, khu vực sản xuất công nghiệp và khai thác mỏ. Thiết bị đóng cắt nhỏ gọn cách điện bằng không khí cũng lý tưởng cho các thiết bị cơ khí hoàn chỉnh điều khiển bằng động cơ điện áp cao yêu cầu các giải pháp nhỏ gọn.

Thông số sản phẩm (Thông số kỹ thuật)

Số seri	Dự án	Đơn vị	Tủ chuyển mạch tải	Tủ điện tổ hợp	Tủ ngắt mạch
01	Điện áp định mức	kv	12	12	12
02	Tần số định mức	HZ	50/60	50/60	50/60
03	Đánh giá hiện tại	A
04	Xe buýt chính	A	630	630	630
05	Xe buýt chính của chi nhánh	A	630	125 (tùy thuộc vào dòng điện định mức của cầu chì)	630
06	Mức cách điện định mức	kV
07	Tần số nguồn chịu được điện áp (Pha-pha và pha-đất)	Kv	42	42	42
08	Tần số nguồn chịu được điện áp (giữa các lần ngắt)	Kv	48	48	48
09	Tần số nguồn chịu được điện áp (Mạch điều khiển và phụ trợ)	Kv	2	2	2
10	Điện áp chịu xung sét (pha-pha và pha-đất)	Kv	75	75	75
11	Điện áp chịu xung sét (giữa các cổng)	Kv	85	85	85
12	Dòng điện chịu được thời gian ngắn định mức (r.m.s)	kA
13	Mạch chính	kA	20/3S	-	25/2S
14	Mạch nối đất	kA	20/2S	-	25/2S
15	Dòng điện chịu được đỉnh định mức (đỉnh)	kA	50	80	63
16	Dòng điện đóng ngắn mạch định mức (đỉnh)	kA	50
17	Dòng điện cắt ngắn mạch định mức	kA	-	31.5	25
18	Dòng chuyển định mức	kA	-	1700	-
19	Dòng điện cắt tải hoạt động định mức	A	630	-	-
20	Dòng điện cắt vòng kín định mức	A	630	-	630
21	Dòng điện sạc và ngắt cáp định mức	A	10	-	15
22	Xếp hạng bảo vệ	Thứ hai	IP3X	IP3X	IP3X
23	Tuổi thọ cơ khí
24	Công tắc tải		5000	5000	10000
25	Công tắc nối đất		2000	2000	2000

Tính năng và ứng dụng sản phẩm

1. Thiết kế nhỏ gọn và tiết kiệm không gian

2. Sử dụng không khí làm vật liệu cách nhiệt sơ cấp

3. Hiệu quả chi phí và lợi thế kinh tế

4. Tăng cường an toàn với hệ thống khóa liên động chắc chắn

5. Độ tin cậy cao và dễ bảo trì

Trang web ứng dụng

◇ Trạm biến áp thứ cấp nhỏ gọn

◇ Doanh nghiệp công nghiệp nhỏ và khai thác mỏ

◇ Nhà máy điện gió

◇ Khách sạn, trung tâm mua sắm, tòa nhà văn phòng, trung tâm thương mại, v.v.

◇ C- Bộ chuyển mạch tải

◇ Bộ kết nối cáp D-Direct

◇ Bộ kết nối cáp De-Direct với công tắc nối đất

◇ F- Bộ kết hợp công tắc-cầu chì tải

◇ V- Bộ ngắt mạch chân không

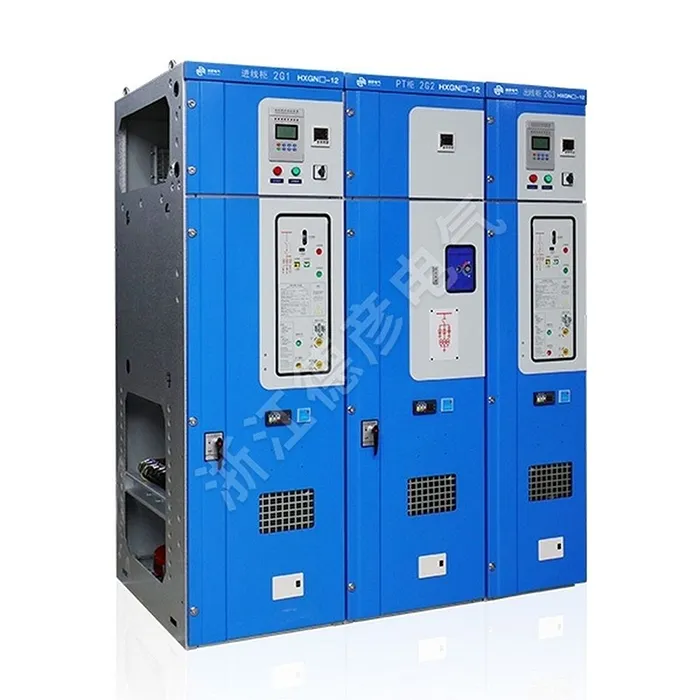

Air-Insulated Compact Switchgear
