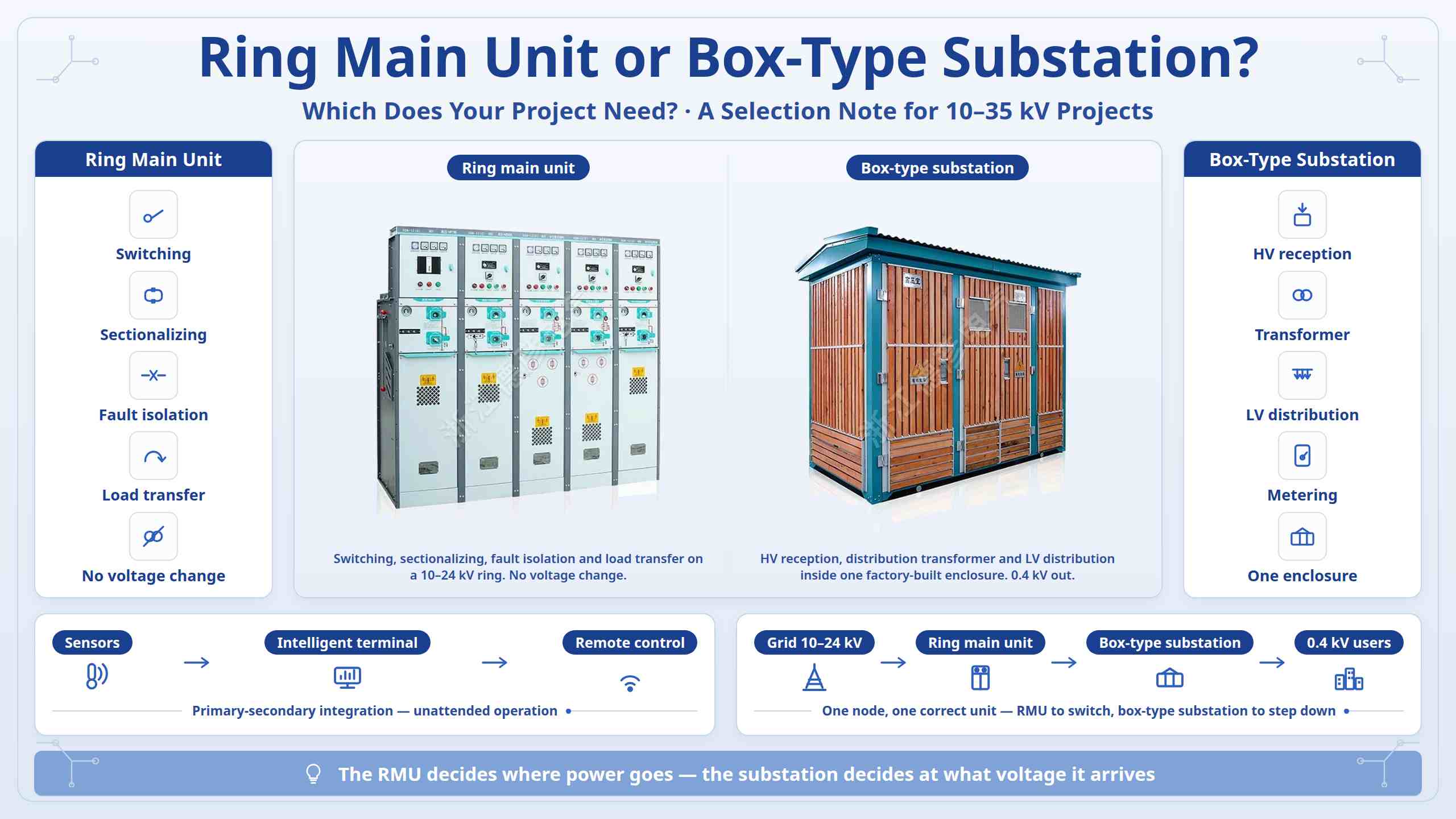

Thiết bị chính chuông hoặc trạm biến áp kiểu hộp: Dự án của bạn cần loại nào?

Trong các dự án phân phối 10-35kV, tổ máy mạch vòng (RMU) và trạm biến áp dạng hộp thường được đề cập trong cùng một bản đánh giá thiết kế. Bởi vì cả hai đều nhỏ gọn và đều được sản xuất tại nhà máy nên đôi khi chúng được coi là những lựa chọn cạnh tranh. Họ không như vậy. Quyết định phụ thuộc vào một câu hỏi về nút mà bạn đang lên kế hoạch: điểm này có cần giảm điện áp và phân phối điện áp thấp hay chỉ cần chuyển mạch, phân đoạn và kết nối đường dây?Chiết Giang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), công ty sản xuất cả hai dòng sản phẩm, đặt ra ranh giới thực tế dưới đây.

I. Hai công việc khác nhau

Thiết bị chính dạng vòng là thiết bị đóng cắt có vỏ bọc bằng kim loại được sử dụng trong mạng vòng trung áp 10-24kV. Các bộ phận bên trong của nó là cầu dao cắt tải, cầu dao nối đất và cầu chì. Nó thực hiện chuyển mạch, phân chia đường dây, cách ly lỗi và truyền tải để có thể cắt đứt lỗi trên một đoạn cáp mà không làm gián đoạn nguồn cung cấp cho phần còn lại của vòng. Nó không thay đổi điện áp.

Trạm biến áp kiểu hộp tích hợp bộ tiếp nhận điện áp cao, máy biến áp phân phối và phân phối điện áp thấp - cùng với đồng hồ đo và vỏ bọc - thành một kết cấu thép di động, khép kín hoàn toàn. Nó được chế tạo sẵn tại nhà máy, được phân phối dưới dạng nguyên bộ và đầu ra của nó là nguồn điện áp thấp cho người dùng cuối.

Trong một dòng: RMU quyết định nguồn điện sẽ đi đâu; trạm biến áp kiểu hộp quyết định điện áp đến và cách phân phối.

II. Kết hợp mô hình với kịch bản của bạn

Cải tạo cáp đô thị với nguồn cung cấp vòng nguồn kép và không cần yêu cầu hạ cấp cục bộ đối với RMU. Các điểm phụ tải cần nguồn điện ra 0,4kV - khu dân cư, nhà xưởng, khu thương mại, trạm sạc - yêu cầu trạm biến áp dạng hộp. Các địa điểm ngoài trời, hẹp, ẩm ướt hoặc nhiều bụi thích hợp cho RMU cách nhiệt bằng khí, có bể kín chống lại sự ngưng tụ, bụi và sương muối mà ít phải kiểm tra hơn nhiều. Các dự án quang điện, lưu trữ và sạc cọc sử dụng cả hai: trạm biến áp hộp tăng cường và tủ kết nối lưới xử lý việc chuyển đổi và kết nối lưới, trong khi RMU cách điện bằng khí xử lý việc thu thập và chuyển mạch trong phạm vi được kiểm soát.

III. Trong hầu hết các dự án, họ làm việc cùng nhau

Bên trong nhiều trạm biến áp kiểu hộp, các thiết bị đầu vào và đầu ra điện áp cao đều là các thiết bị mạch vòng có công tắc cắt phụ tải. RMU là thành phần chuyển mạch; trạm biến áp là vỏ bọc bổ sung thêm sự biến đổi và phân phối điện áp thấp xung quanh nó. Do đó, ranh giới mang tính thực tế hơn là cạnh tranh - nếu một nút chỉ chuyển đổi và phân chia, hãy chỉ định RMU; nếu cũng phải hạ bậc và phân phối thì ghi rõ trạm biến áp kiểu hộp; và nếu trạm đó cũng là một phần của mạng vòng thì cả hai đều được chỉ định cùng nhau. Xu hướng chủ đạo hiện nay cho cả hai loại này là tích hợp sơ cấp-thứ cấp: cảm biến và bộ giám sát bên trong tủ, khớp với thiết bị đầu cuối phân phối thông minh bên ngoài, cho phép tải lên dữ liệu theo thời gian thực, định vị và cách ly lỗi tự động, điều khiển chuyển mạch từ xa và vận hành không cần giám sát.

IV. Những điều cần xác minh trước khi xác nhận mô hình

Trước tiên, hãy xác định xem mạng là vòng xuyên tâm hay vòng công suất kép - chỉ điều này thôi cũng xác định liệu có cần RMU hay không. Sau đó, xác minh điện áp định mức (10/24/35kV), dòng điện định mức và dòng điện ngắt mạch ngắn mạch với các cài đặt bảo vệ phối hợp; điều kiện địa điểm bao gồm không gian, độ ẩm, bụi, sương muối và cấp độ bảo vệ, với thiết bị chống cháy nổ trên mỗi GB 50058 nếu được yêu cầu; và các yêu cầu về tải như công suất máy biến áp, mạch điện ra và khả năng di dời. Cân nhắc chi phí đầu tiên với chi phí vòng đời: thiết bị cách nhiệt bằng không khí phù hợp với những địa điểm khô ráo trong nhà với đội ngũ nhân viên bảo trì tận tâm, trong khi thiết bị cách nhiệt bằng khí có chi phí ban đầu cao hơn nhưng giảm thiểu việc bảo trì ở những địa điểm ngoài trời hoặc khó kiểm tra.
