Nên chọn thiết bị chính vòng cấp điện áp nào cho các dự án EPC phân phối?

Trong các dự án thầu chung EPC phân phối khác nhau, Thiết bị chính vòng (RMU) đóng vai trò là thành phần điện áp cao lõi của các trạm biến áp trọn gói và trạm biến áp kiểu hộp. Việc lựa chọn cấp điện áp trực tiếp quyết định độ ổn định, sự tuân thủ và chi phí dự án của toàn bộ giải pháp phân phối điện, đồng thời đây cũng là mối quan tâm kỹ thuật chính đối với các kỹ sư mua sắm EPC ở giai đoạn thiết kế sơ bộ. Nhiều tổng thầu EPC đặt ra câu hỏi ngay từ giai đoạn tìm hiểu ban đầu: Nên lựa chọn tổng điện áp vòng cấp nào cho các dự án EPC phân phối?

Tọa lạc tại Nhạc Thanh, Chiết Giang,Chiết Giang Deyan Electric Co., Ltd.chuyên về R&D và sản xuất thiết bị phân phối điện trung áp. Chúng tôi cung cấp các thiết bị chính vòng cách điện rắn cách điện bằng khí SF6 và thân thiện với môi trường, tuân thủ IEC, các trạm biến áp dạng hộp trọn gói kiểu Châu Âu, các trạm biến áp kiểu cabin đúc sẵn và đầy đủ các thiết bị phân phối điện. Chúng tôi từ lâu đã phục vụ các khách hàng ký hợp đồng chung EPC toàn cầu và cung cấp các giải pháp lựa chọn RMU tùy chỉnh cho các dự án phân phối khác nhau.

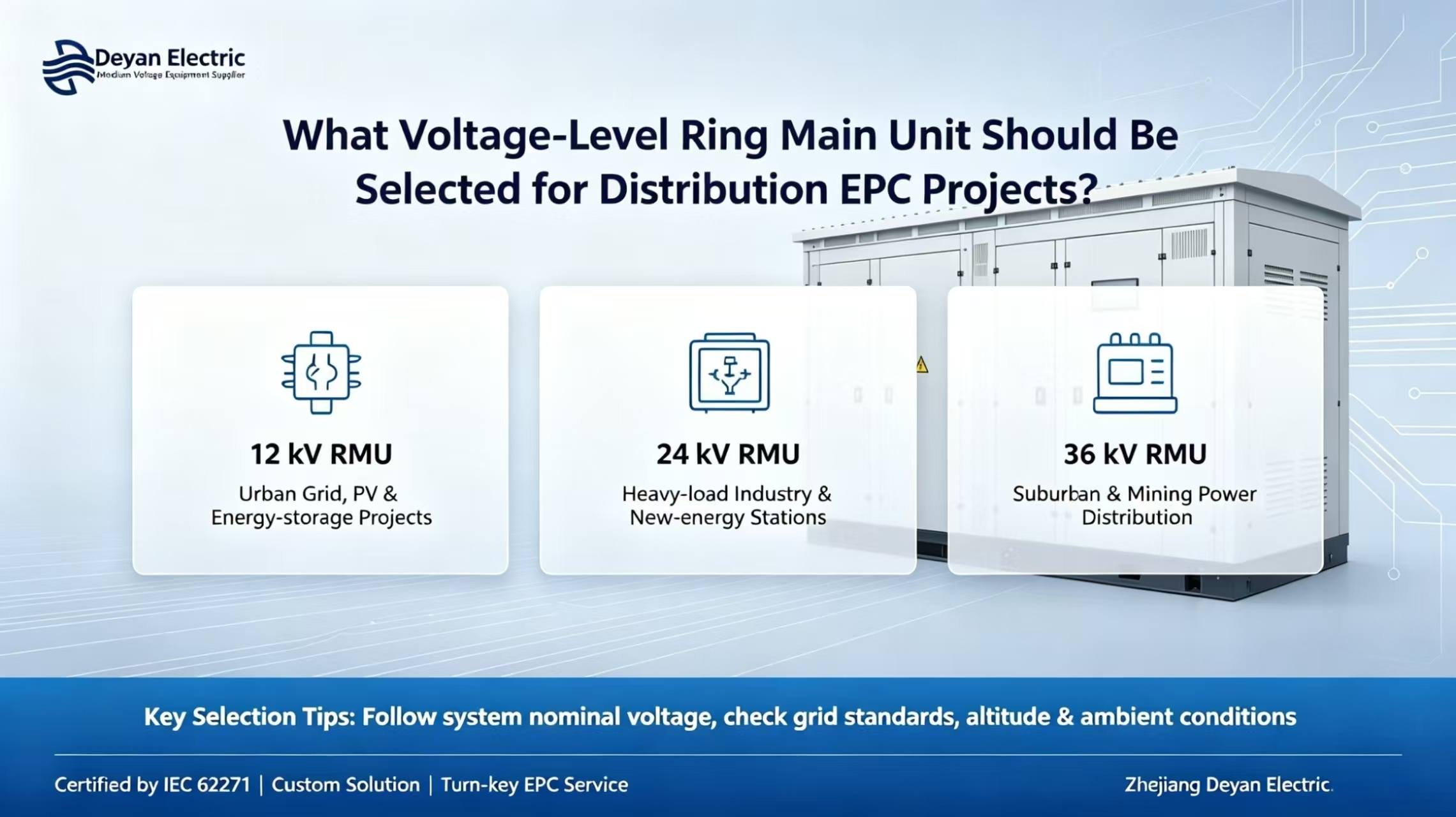

Tài liệu tham khảo cho việc lựa chọn cấp điện áp thiết bị vòng chính trong các dự án EPC phân phối

12 kV (hệ thống 10 kV)

Tổ máy vòng 12 kV là mô hình chủ đạo được áp dụng rộng rãi trong các dự án EPC phân phối toàn cầu. Nó được áp dụng rộng rãi trong cải tạo mạng lưới phân phối đô thị, phân phối điện cho khu công nghiệp, kết nối lưới điện mặt trời và lưu trữ năng lượng, và các trạm biến áp trọn gói cỡ nhỏ đến vừa. Với tính mô-đun cao và chi phí có thể kiểm soát được, RMU này phù hợp với hầu hết các kiến ​​trúc cung cấp điện vòng thông thường, với các tùy chọn dòng chịu ngắn mạch là 20 kA / 25 kA. Đây cũng là thông số kỹ thuật được yêu cầu thường xuyên nhất cho các dự án EPC.

24 kV

Các tổ máy vòng 24 kV chủ yếu được sử dụng cho các khu công nghiệp có phụ tải lớn hơn và khoảng cách truyền tải điện dài hơn cũng như các trạm thu năng lượng mới. So với giải pháp 12 kV, giải pháp này giúp giảm tổn thất đường dây và giảm đầu tư vào mặt cắt cáp, khiến giải pháp này phù hợp với các dự án tổng thầu EPC công suất lớn. Nó đòi hỏi cấp cách điện thiết bị cao hơn và thiết kế kết cấu tủ gia cố, đồng thời chi phí tổng thể của nó cao hơn so với thiết bị chính vòng 12 kV.

36 kV (hệ thống 33 kV)

Các tổ máy mạch vòng 36 kV được triển khai cho mạng lưới phân phối ngoại ô đường dài, các khu vực khai thác quy mô lớn và các công trình EPC cung cấp điện đường dài. Thuộc loại phân phối trung áp cao, chúng thường được sử dụng cùng với các trạm biến áp trọn gói công suất lớn và áp đặt các yêu cầu cao hơn về cách điện, bảo vệ hồ quang bên trong và thử nghiệm nghiệm thu tại nhà máy (FAT).

Nguyên tắc lựa chọn cốt lõi:Điện áp định mức của thiết bị chính vòng phải được xác định theo điện áp hệ thống danh nghĩa của dự án, thay vì chỉ dựa vào công suất máy biến áp. Trước tiên, khách hàng EPC phải xác nhận các tiêu chuẩn lưới điện cục bộ, các thông số ngắn mạch của hệ thống, độ cao của dự án, điều kiện nhiệt độ và độ ẩm xung quanh trước khi hoàn thiện điện áp định mức của thiết bị chính vòng.

Những cân nhắc bổ sung cho việc lựa chọn thiết bị của dự án EPC

Ngoài cấp điện áp, tổng thầu EPC còn phải chú ý đến tiêu chuẩn sản phẩm, khả năng thích ứng với môi trường và khả năng cung cấp trọn bộ khi mua các khối mạch vòng:

Yêu cầu chứng nhận:Sản phẩm phải tuân thủ các tiêu chuẩn quốc tế của bộ IEC 62271. Phải có đầy đủ các báo cáo kiểm tra điển hình và chứng chỉ CE để hỗ trợ đánh giá bản vẽ dự án và Kiểm tra nghiệm thu tại nhà máy.

Khả năng thích ứng với môi trường:Tùy chỉnh có sẵn cho xếp hạng bảo vệ IP54 ngoài trời, hệ thống kiểm soát nhiệt độ chống ngưng tụ và lớp phủ chống ăn mòn cho khu vực ven biển, để thích ứng với các điều kiện vận hành phức tạp như nhiệt độ cao, độ ẩm cao và độ cao.

Giải pháp hỗ trợ trọn bộ:Deyan Electric có thể cung cấp các thiết bị mạch vòng độc lập cũng như các giải pháp chìa khóa trao tay cho các trạm biến áp trọn gói kết hợp RMU, máy biến áp và tủ điện hạ thế. Giao hàng một cửa giúp giảm chi phí liên lạc cho khách hàng EPC phát sinh từ việc mua sắm và phối hợp nhiều bên để vận hành thử.

Nâng cấp thông minh:Thiết bị đầu cuối thông minh FTU là tùy chọn để thực hiện chức năng định vị sự cố và giám sát từ xa, phù hợp với các dự án EPC về mạng phân phối thông minh và kết nối lưới năng lượng mới.

Phần kết luận

Lựa chọn mức điện áp là bước cơ bản để xác định thông số kỹ thuật của thiết bị chính vòng. Việc lựa chọn không đúng cách có thể gây ra những rủi ro nghiêm trọng như việc chấp nhận lưới điện không thành công, tình trạng quá tải thiết bị và sự chậm trễ của dự án. Tự hào với đội ngũ kỹ thuật kỹ thuật điện chuyên nghiệp, Công ty TNHH Điện lực Chiết Giang Deyan có thể cung cấp các dịch vụ lựa chọn điện áp tổ máy chính và thiết kế sơ đồ sơ cấp dựa trên bản vẽ dự án EPC và thông số kỹ thuật của lưới điện địa phương. Tùy chỉnh ODM được hỗ trợ để cung cấp các giải pháp phân phối điện trung áp ổn định và đáng tin cậy cho các dự án EPC phân phối toàn cầu.
