Máy cắt chân không trong nhà có xe đẩy tay

Deyan Electric là nhà cung cấp chuyên nghiệp với kinh nghiệm sản xuất phong phú về các thiết bị điện công nghiệp, chuyên về R&D, sản xuất, kinh doanh và dịch vụ các thiết bị điện công nghiệp. Các sản phẩm chính của công ty bao gồm các thiết bị điện như thiết bị đóng cắt cách điện bằng khí, thiết bị mạch vòng, trạm biến áp nhỏ gọn và thiết bị đóng cắt điện áp cao/hạ thế.
Máy cắt chân không trong nhà có thiết kế xe đẩy tay (có thể kéo ra) để dễ dàng bảo trì và kiểm tra. Nó cung cấp khả năng bảo vệ mạch đáng tin cậy với công nghệ ngắt chân không, cấu trúc nhỏ gọn và hoạt động linh hoạt, khiến nó trở nên lý tưởng cho các hệ thống phân phối điện và các ứng dụng công nghiệp.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ ngắt mạch chân không trong nhà có xe đẩy tay là thiết bị đóng cắt trong nhà ba pha AC 50Hz có điện áp định mức 12kV. Nó phù hợp cho các ứng dụng điều khiển và bảo vệ trong các nhà máy công nghiệp, nhà máy điện, trạm biến áp và các cơ sở điện, đồng thời lý tưởng cho các vị trí cần hoạt động thường xuyên. Có cơ chế vận hành tích hợp và thân cầu dao. Cầu dao chân không trong nhà kèm xe cầm tay có thể được thiết kế như một bộ phận lắp đặt cố định hoặc được trang bị cơ cấu đẩy vào chuyên dụng để tạo thành bộ phận kéo ra. Bộ ngắt mạch chân không trong nhà với phần mạch chính của xe tay ga có thể kết hợp các cực cách điện rắn được bọc kín hoàn toàn để đạt được kích thước nhỏ gọn, độ tin cậy cao và hoạt động không cần bảo trì. Nó tương thích với các tủ thiết bị đóng cắt kéo ra như KYN28-12(GZS), trong khi phiên bản gắn cố định có thể được tích hợp vào các tủ thiết bị đóng cắt cố định XGN.

Thông số sản phẩm (Thông số kỹ thuật)

Số seri	Tên		Đơn vị	dữ liệu
1	Điện áp định mức		kV	12
2	Điện áp hoạt động tối đa		KV	12
3	Đánh giá hiện tại		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Dòng điện cắt ngắn mạch định mức (Dòng ổn định nhiệt định mức - RMS)		KA	25/20	31.5		40
5	Dòng điện đóng ngắn mạch định mức (Đỉnh)		KA	50/63	80		100
6	Dòng điện chịu được đỉnh định mức (Dòng ổn định động định mức - Đỉnh)		KA	50/63	80		100
7	Dòng điện chịu được ngắn mạch định mức 4S		KA	25/20	31.5		25/20
8	Mức cách điện định mức	Chịu được điện áp làm việc (Trước và sau khi cắt định mức)/1 phút Chịu được điện áp tần số nguồn	KV	Sân 42 (Nghỉ 48)
		Chịu được điện áp (Trước và sau khi cắt định mức) / Điện áp chịu được xung sét định mức cao nhất		Sân 75 (Nghỉ 85)
9	Thời gian ổn định nhiệt định mức		S	4
10	Trình tự vận hành định mức			Riêng biệt -0,3S - Kết hợp -180S - Kết hợp
11	Tuổi thọ cơ khí		Thứ hai	20000
12	Đánh giá sự cố ngắn mạch hiện tại Số lần ngắt		Thứ hai	50
13	Cơ chế hoạt động Điện áp đóng định mức (DC)		v	AC, DC 110.220
14	Cơ chế hoạt động Điện áp mở định mức (DC)		v	AC, DC 110.220
15	Khoảng cách liên lạc		mm	11±1
16	Hành trình quá mức (chiều dài nén của lò xo tiếp xúc)		mm	3,5 ± 0,5
17	Thời gian bật và mở ba pha		bệnh đa xơ cứng	2
18	Thời gian trả lại của liên hệ trong khi đóng		bệnh đa xơ cứng	2
19	Tốc độ vấp trung bình		bệnh đa xơ cứng	0,9 ~ 1,2
	Tốc độ đóng trung bình		bệnh đa xơ cứng	0,5-~0,8
20	Giờ mở cửa	Ở điện áp hoạt động tối đa	S	.00,05
21		Ở điện áp hoạt động tối thiểu		.00,08
22	Giờ đóng cửa		S	0.1
23	Điện trở mạch chính từng pha		μΩ	630 50		1250 ≤ 45
24	Độ dày mài mòn tích lũy cho phép đối với các tiếp điểm chuyển động và cố định		mm	3

Tính năng và ứng dụng sản phẩm

Thiết kế xe đẩy tay (Rút ra)

Ngắt chân không nâng cao

An toàn nâng cao với khóa liên động

Cơ chế vận hành mùa xuân

Ứng dụng đa năng

Phạm vi ứng dụng

◇ Trạm biến áp thứ cấp nhỏ gọn

◇ Doanh nghiệp công nghiệp nhỏ và khai thác mỏ

◇ Nhà máy điện gió

◇ Khách sạn, trung tâm mua sắm, tòa nhà văn phòng, trung tâm thương mại, v.v.

◇ C- Bộ chuyển mạch tải

◇ Bộ kết nối cáp D-Direct

◇ Bộ kết nối cáp De-Direct với công tắc nối đất

◇ F- Bộ kết hợp công tắc-cầu chì tải

◇ V- Bộ ngắt mạch chân không

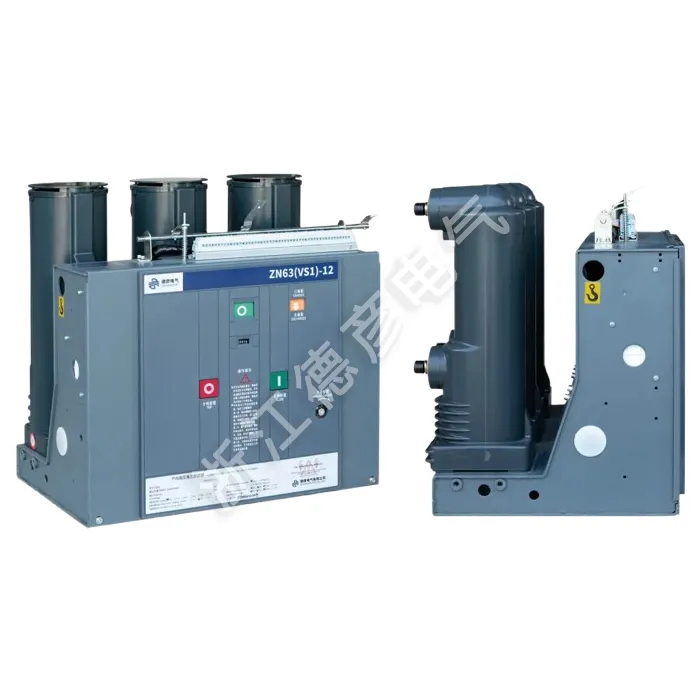

Indoor Vacuum Circuit Breaker With Handcart
