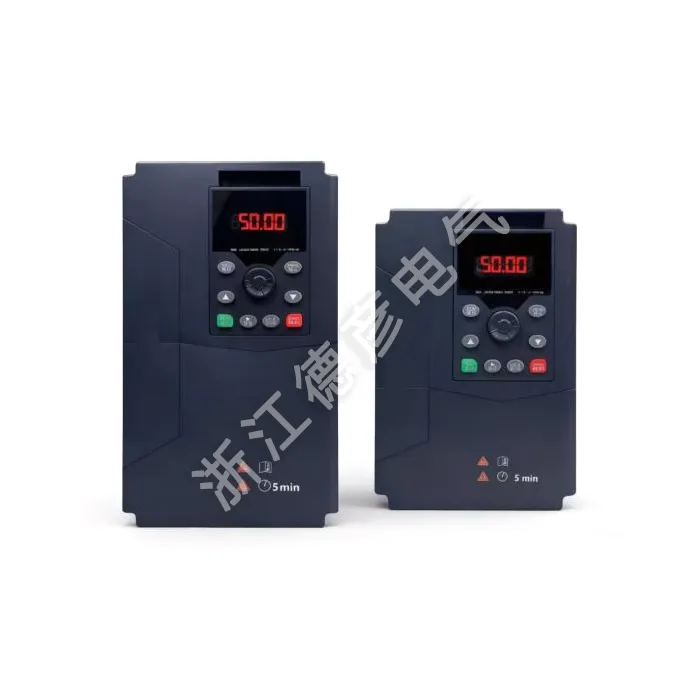

Biến tần cho máy kéo dây

Deyan Electric là nhà cung cấp điện công nghiệp chuyên nghiệp, cung cấp các giải pháp đáng tin cậy và lợi thế về giá tốt, bao trùm thị trường Châu Âu và Châu Mỹ. Biến tần LNC860L dành cho máy kéo dây có khả năng kiểm soát độ căng tiên tiến và chất lượng ổn định. Thích hợp cho mua số lượng lớn, phù hợp với ngành dây và cáp, đảm bảo hoạt động ổn định.

Gửi yêu cầu

Mô tả Sản phẩm

LNC860Lloạt bộ biến tần dành riêng cho máy vẽ dây không chỉ sở hữu tất cả các tính năng hiệu suất cao của bộ biến tần vectơ 8605 mà còn có thể đạt được điều khiển độ căng vòng kín và điều khiển độ căng vòng hở, đáp ứng các yêu cầu quấn và tháo cuộn khác nhau. Nó có một mô hình toán học tích hợp để điều khiển cuộn dây căng và hỗ trợ tự động tính toán đường kính cuộn. Nó có thể được sử dụng rộng rãi trong các ngành công nghiệp như dây và cáp, gia công lá kim loại, cuộn dây, kéo dây kim loại và kéo dây nhựa. Biến tần dành cho Máy kéo dây này là tiêu chuẩn - được trang bị chức năng giao tiếp 485 và bộ hãm là tiêu chuẩn - được trang bị cho công suất từ 22kW trở xuống. Dải công suất: 0,75kW-400kW-380V.

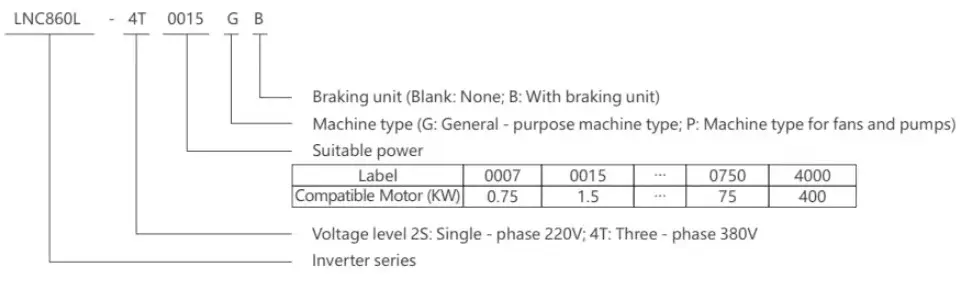

Ý nghĩa mẫu mã

LNC860L Inverter for Wire-Drawing Machine

Tính năng sản phẩm

▲ Điều khiển vectơ hiệu suất cao, mô-men xoắn tần số thấp lớn và đầu ra ổn định

▲ Hỗ trợ nhiều bộ mã hóa khác nhau: tăng dần ABZ, tăng dần U và bộ phân giải

▲ Điện áp đầu vào rộng, điều chỉnh điện áp đầu ra tự động (AR), không tắt máy khi mất điện tạm thời, có khả năng thích ứng mạnh hơn

▲ Hỗ trợ điều khiển độ căng vòng kín và kiểm soát độ căng vòng hở

▲ Được xây dựng trong mô hình toán học để điều khiển cuộn dây căng, hỗ trợ tính toán tự động đường kính cuộn

▲Khởi động êm ái, vận hành ổn định, căng thẳng liên tục

▲Tự động phát hiện đứt dây, tự động bù quán tính

▲Kết hợp hệ thống cuộn dây và tháo cuộn, có thể chia sẻ bus DC, tiết kiệm năng lượng điện

▲ Được tích hợp thuật toán PID tiên tiến, có khả năng phản hồi nhanh, khả năng thích ứng mạnh mẽ và dễ dàng gỡ lỗi

▲16 - điều khiển tốc độ bước, PLC đơn giản thực hiện điều khiển logic đa chức năng như định thời gian, tốc độ không đổi và cài đặt hướng

▲ Giao diện truyền thông RS485 nhúng hỗ trợ giao thức Modbus

▲ Nhiều chức năng bảo vệ: quá điện áp, quá dòng, quá tải, quá nhiệt, v.v.

Hướng dẫn bảng tên

NGƯỜI MẪU:	LNC860L-4T0037GB/4T0055PB
QUYỀN LỰC:	3,7KW 9A/5,5KW 13A
ĐẦU VÀO:	3PH AC380V 50HZ/60HZ
ĐẦU RA:	3PH ACOV-380V OHZ-400HZ
SN:	Mã vạch

Danh sách các loại máy

Mô hình chuyển đổi tần số	Công suất điện (kVA)	Dòng điện đầu vào (A)	Dòng điện đầu ra (A)	Động cơ áp dụng(KW)
Nguồn điện một pha: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Nguồn điện ba pha:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Thông số kỹ thuật

Mục		Đặc điểm kỹ thuật
Đặc điểm điều khiển	Tần số đầu ra	0-500Hz
	Tần số sóng mang	0,8kHz ~ 12kHz Tần số sóng mang có thể được điều chỉnh tự động theo đặc tính tải
	Độ phân giải tần số đầu ra	0,01Hz
	Chế độ điều khiển	Điều khiển vectơ vòng hở (SVC) Điều khiển V/F Điều khiển vectơ vòng kín (FVC)
	Đặc điểm mô-men xoắn	Với bù mô-men xoắn và bù trượt, mô-men xoắn khởi động có thể đạt 150% ở 0,5Hz
	Độ chính xác kiểm soát mô-men xoắn	±5%(FVC)
	Tiêu chí hành động ngăn ngừa ùn tắc	Đặt làm phần trăm của dòng điện định mức, trong khoảng từ 20% đến 250%
	Phạm vi điều chỉnh tốc độ	1:100(SVC) 1:1000(FVC)
	Độ chính xác ổn định tốc độ	±0,5%(SVC) ±0,02%(FVC)
	Khả năng quá tải	150% dòng điện đầu ra định mức trong một phút
	Đường cong V/F	Bốn chế độ:tuyến tính,đa điểm,tách V/f hoàn chỉnh,tách V/f không đầy đủ
	Đường cong tăng tốc và giảm tốc	Các chế độ tăng và giảm tốc tuyến tính hoặc đường cong S; bốn lần tăng tốc và giảm tốc; phạm vi thời gian tăng tốc và giảm tốc 0,1 ~ 6500,0 giây
	phanh DC	Tần số hãm DC: 0,00Hz~tần số tối đa. Thời gian hãm: 0,0s～60,0s, giá trị hiện tại hành động phanh: 0,0%～100,0%
	Kiểm soát chạy bộ	Dải tần số chạy bộ: 0,00Hz ~ tần số tối đa, thời gian tăng tốc và giảm tốc chạy bộ 0,1 giây ~ 6500,0 giây
	PLC đơn giản, vận hành tốc độ nhiều bước	Có thể đạt được vận hành tốc độ lên tới 16 bước thông qua PLC hoặc thiết bị đầu cuối điều khiển tích hợp
	PID tích hợp	Nó có thể dễ dàng nhận ra hệ thống điều khiển vòng kín điều khiển quá trình
	Điều chỉnh điện áp tự động (AVR)	Khi điện áp lưới thay đổi, nó có thể tự động duy trì điện áp đầu ra không đổi
	Chức năng giới hạn dòng điện nhanh	Giảm thiểu tối đa các lỗi quá dòng và bảo vệ hoạt động bình thường của bộ biến tần
Đặc điểm vận hành	Kênh lệnh điều hành	Ba kênh: được cung cấp bởi bảng điều khiển, được cung cấp bởi các thiết bị đầu cuối điều khiển, được cung cấp bởi cổng giao tiếp nối tiếp. Nó có thể được chuyển đổi theo nhiều cách khác nhau
	Nguồn tần số	Mười nguồn tần số: được cung cấp bởi núm bảng điều khiển, được cung cấp bởi bảng điều khiển, được cung cấp bởi điện áp tương tự, được cung cấp bởi dòng điện tương tự, được cung cấp bởi giao tiếp RS485, có thể được chuyển đổi theo nhiều cách khác nhau
	Nguồn tần số phụ trợ	Mười nguồn tần số phụ. Nó có thể linh hoạt đạt được việc tinh chỉnh tần số phụ và tổng hợp tần số
	Thiết bị đầu cuối đầu vào	Sáu đầu vào kỹ thuật số, một trong số đó có thể được sử dụng làm đầu vào xung tốc độ cao. Hai kênh đầu vào analog, Al1:phạm vi đầu vào0~+10V,Al2:phạm vi đầu vào0~+10V/0-20mA
	Thiết bị đầu cuối đầu ra	Một cực đầu ra xung tốc độ cao, xuất tín hiệu sóng vuông từ Okz~50kHz, có thể nhận ra đầu ra của các đại lượng vật lý như tần số cài đặt và tần số đầu ra Một cực đầu ra kỹ thuật số Một cực đầu ra rơle Hai cực đầu ra analog: OV ~ 10V/0-20mA, có thể chỉ ra đầu ra của tần số đầu ra/dòng điện/điện áp/lệnh tần số/tốc độ quay/tín hiệu hệ số công suất
	Chức năng bảo vệ	Phát hiện ngắn mạch động cơ khi bảo vệ mất pha đầu vào và đầu ra khi bật nguồn, bảo vệ quá dòng, bảo vệ quá điện áp, bảo vệ dưới điện áp, bảo vệ quá tải bảo vệ quá nhiệt, v.v.
đồ sắt	Nơi nộp hồ sơ	Trong nhà, không tiếp xúc trực tiếp với ánh sáng mặt trời, không có bụi, khí ăn mòn, khí dễ cháy, sương dầu, hơi nước, nước nhỏ giọt hoặc muối, v.v.
	Độ cao	Dưới 1000m
	Độ ẩm môi trường xung quanh	-10oC~+40oC (Khi nhiệt độ môi trường nằm trong khoảng 40oC ~ 50oC, cần phải vận hành giảm công suất)
	Độ ẩm	Ít hơn 95%RH, không ngưng tụ giọt nước
	Rung	Dưới 5,9m/s²(0,6g)
	Nhiệt độ bảo quản	-20oC~+60oC

LNC860L Inverter for Wire-Drawing Machine
