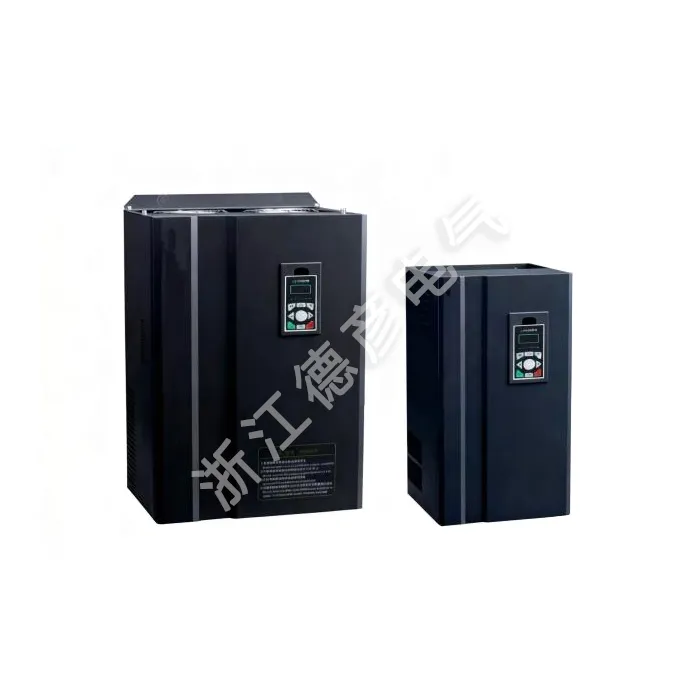

Biến tần đồng bộ nam châm vĩnh cửu

Deyan Electric là nhà cung cấp điện công nghiệp chuyên nghiệp với hoạt động R&D, sản xuất và dịch vụ tích hợp, có lợi thế về giá tốt và phạm vi phủ sóng rộng khắp thị trường Châu Âu và Châu Mỹ. Biến tần đồng bộ nam châm vĩnh cửu LNC860E của nó có khả năng điều khiển véc tơ tiên tiến và chất lượng ổn định. Thích hợp cho việc mua số lượng lớn, nó phục vụ các nhu cầu cao cấp như trung tâm CNC, cung cấp khả năng điều chỉnh tốc độ động cơ chính xác và đáng tin cậy.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ biến tần đồng bộ nam châm vĩnh cửu dòng LNC860E là bộ chuyển đổi tần số vectơ hiệu suất cao có mục đích chung, chủ yếu được sử dụng để điều khiển và điều chỉnh tốc độ và mô-men xoắn của động cơ đồng bộ xoay chiều ba pha. Nó sử dụng chip DSP 32 bit và có các thuật toán điều khiển lõi tích hợp như điều khiển vectơ vòng kín, điều khiển vectơ vòng hở và điều khiển mô-men xoắn, cho phép điều khiển truyền động của động cơ đồng bộ nam châm vĩnh cửu với hiệu suất cao hơn và độ chính xác cao hơn. Nó cung cấp đầu ra mô-men xoắn cao ở tốc độ thấp, có đặc tính động tốt, khả năng chịu quá tải cực mạnh và hỗ trợ nhiều loại thẻ PG khác nhau. Trong khi cải thiện độ tin cậy của sản phẩm và khả năng thích ứng với môi trường, nó cũng tăng cường thiết kế để phù hợp với khả năng sử dụng của khách hàng và tính chuyên môn hóa của ngành. Với nhiều chức năng được tối ưu hóa hơn, ứng dụng linh hoạt hơn và hiệu suất ổn định hơn, nó có thể được sử dụng rộng rãi trong các tình huống ứng dụng từ trung bình đến cao cấp như máy ép phun, máy nén khí, hệ thống servo công suất từ trung bình đến cao, trung tâm gia công CNC, thiết bị nâng hạ và thiết bị dệt. Biến tần đồng bộ nam châm vĩnh cửu này đạt tiêu chuẩn với chức năng giao tiếp 485 và công suất từ 22kW trở xuống đi kèm bộ phanh tiêu chuẩn. Dải công suất: 0,75kW~400kW-380V.

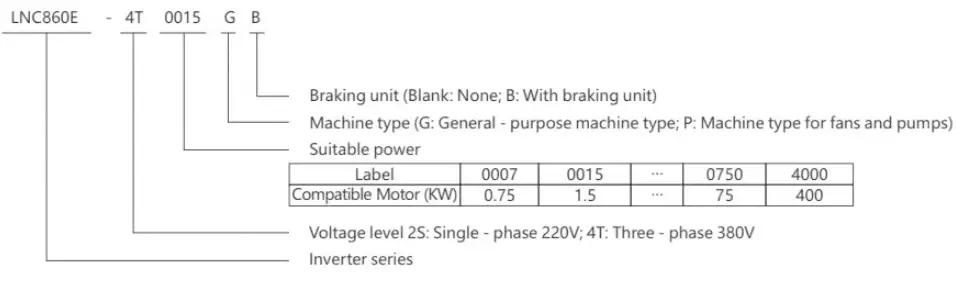

Ý nghĩa mẫu mã

LNC860E Permanent Magnet Synchronous Inverter

Tính năng sản phẩm

▲ Điều khiển vectơ vòng lặp mở và vòng kín cho động cơ đồng bộ nam châm vĩnh cửu Hỗ trợ các bộ mã hóa khác nhau: tăng dần ABZ, tăng dần UVW và bộ phân giải
▲ Điện áp đầu vào rộng, điều chỉnh điện áp đầu ra tự động (AVR), hoạt động không ngừng khi mất điện tạm thời, với khả năng thích ứng mạnh hơn
▲ Hỗ trợ các phương pháp cài đặt tần số khác nhau: cài đặt kỹ thuật số, cài đặt số lượng analog, cài đặt PID, cài đặt giao tiếp RS485
▲Khởi động êm ái và vận hành ổn định, có chức năng theo dõi tốc độ
▲Có thể chia sẻ bus DC để tiết kiệm năng lượng
▲ Độ ồn thấp và khả năng chống nhiễu mạnh
▲ Khả năng quá tải mạnh, 150% mô-men xoắn định mức có thể hoạt động trong 60 giây
▲ Được tích hợp thuật toán PID tiên tiến, có khả năng phản hồi nhanh, khả năng thích ứng mạnh mẽ và dễ dàng gỡ lỗi
▲16 - điều khiển tốc độ bước, PLC đơn giản để đạt được điều khiển logic đa chức năng như điều khiển thời gian, tốc độ không đổi và điều khiển hướng
▲ Nhiều chức năng bảo vệ: quá điện áp, quá dòng, quá tải, quá nhiệt, v.v.
▲ Hỗ trợ hiển thị và vận hành bảng LCD bằng tiếng Trung và tiếng Anh Hỗ trợ giao tiếp Profibus - DP và MODBUS
▲ Về mặt cấu trúc sử dụng thiết kế ống dẫn khí độc lập, quạt có thể tháo rời tự do, có hiệu suất tản nhiệt tốt

Hướng dẫn bảng tên

NGƯỜI MẪU:	LNC860E-4T0040GB/4T0055PB
QUYỀN LỰC:	4KW9A/5.5K
ĐẦU VÀO:	3PH AC380V 50HZ/60HZ
ĐẦU RA:	3PH AC0V-380V 0HZ-400HZ
SN:	Mã vạch

Thông số kỹ thuật

Mục		Đặc điểm kỹ thuật
Đặc điểm điều khiển	Tần số đầu ra	0-500Hz
	Tần số sóng mang	0,8kHz ~ 12kHz. Tần số sóng mang có thể được điều chỉnh tự động theo đặc tính tải
	Độ phân giải tần số đầu ra	0,01Hz
	Chế độ điều khiển	Điều khiển vectơ vòng hở (SVC) Điều khiển V/F Điều khiển vectơ vòng kín (FVC)
	Đặc điểm mô-men xoắn	Với khả năng bù mô-men xoắn và bù trượt, mô-men xoắn khởi động có thể đạt 150% ở 0,25Hz (SVC)
	Độ chính xác kiểm soát mô-men xoắn	±5%(FVC)
	Tiêu chí hành động phòng ngừa ùn tắc	Đặt dưới dạng phần trăm của dòng điện định mức, trong khoảng từ 20% đến 250%
	Phạm vi điều chỉnh tốc độ	1:100(SVC) 1:1000(FVC)
	Độ chính xác ổn định tốc độ	±0,5%(SVC) ±0,02%(FVC)
	Khả năng quá tải	150% dòng điện đầu ra định mức trong một phút
	Đường cong V/F	Bốn chế độ:tuyến tính,tách V/f hoàn chỉnh đa điểm,tách V/f không hoàn chỉnh
	Đường cong tăng tốc và giảm tốc	Các chế độ tăng và giảm tốc tuyến tính hoặc đường cong S; bốn lần tăng tốc và giảm tốc; phạm vi thời gian tăng tốc và giảm tốc 0,1 ~ 6500,0 giây
	phanh DC	Tần số hãm DC.0.00Hz～tần số tối đa.Thời gian hãm:0.0s~36.0s, giá trị hiện tại của hành động phanh:0.0%～100.0%
	Kiểm soát chạy bộ	Dải tần số chạy bộ: 0,00Hz～tần số tối đa, thời gian tăng tốc và giảm tốc chạy bộ 0,1s～6500,0s
	PLC đơn giản, vận hành tốc độ nhiều bước	Có thể đạt được vận hành tốc độ lên tới 16 bước thông qua PLC hoặc thiết bị đầu cuối điều khiển tích hợp
	PID tích hợp	Nó có thể dễ dàng nhận ra hệ thống điều khiển vòng kín điều khiển quá trình
	Điều chỉnh điện áp tự động (AVR)	Khi điện áp lưới thay đổi, nó có thể tự động duy trì điện áp đầu ra không đổi
	Chức năng giới hạn dòng điện nhanh	Giảm thiểu tối đa các lỗi quá dòng và bảo vệ hoạt động bình thường của bộ biến tần
Đặc điểm vận hành	Kênh lệnh điều hành	Ba kênh: được cung cấp bởi bảng điều khiển, được cung cấp bởi các thiết bị đầu cuối điều khiển, được cung cấp bởi cổng giao tiếp nối tiếp. Nó có thể được chuyển đổi theo nhiều cách khác nhau
	Nguồn tần số	Mười nguồn tần số: được cung cấp bởi núm bảng điều khiển, được cung cấp bởi bảng điều khiển, được cung cấp bởi điện áp tương tự, được cung cấp bởi dòng điện tương tự, được cung cấp bởi giao tiếp RS485, có thể được chuyển đổi theo nhiều cách khác nhau
	Nguồn tần số phụ trợ	Mười nguồn tần số phụ. Nó có thể linh hoạt đạt được việc tinh chỉnh tần số phụ và tổng hợp tần số
	thiết bị đầu cuối đầu vào	Sáu đầu vào kỹ thuật số, một trong số đó có thể được sử dụng làm đầu vào xung tốc độ cao. Hai kênh đầu vào analog, Al1:phạm vi đầu vào0~+10V,Al2:phạm vi đầu vào0~+10V/0-20mA
	Thiết bị đầu cuối đầu ra	Một đầu ra xung tốc độ cao, có khả năng xuất tín hiệu sóng vuông từ Okz~50kHz, có thể nhận ra đầu ra của các đại lượng vật lý như tần số cài đặt và tần số đầu ra. Nó có thể được chọn làm loại thoát nước hở Một đầu ra kỹ thuật số Một đầu ra kỹ thuật số Một đầu ra rơle Hai đầu ra tương tự: OV~10V/0-20mA, có thể chỉ ra đầu ra của tần số đầu ra/dòng điện/điện áp/lệnh tần số/tốc độ quay/tín hiệu hệ số công suất
Thao tác trên màn hình và bàn phím	màn hình LED	Nó được trang bị 8 phím chức năng, đèn LED 7 đoạn gồm 5 chữ số và đèn LED 5 trạng thái có thể thực hiện xoay tiến, xoay ngược, đặt lại, dừng, chạy bộ, cũng như cài đặt và hiển thị thông số
Thao tác trên màn hình và bàn phím	Chức năng bảo vệ	Phát hiện đoản mạch động cơ khi bật nguồn, bảo vệ mất pha đầu vào và đầu ra, bảo vệ quá dòng, bảo vệ quá áp, bảo vệ dưới điện áp, bảo vệ quá tải, bảo vệ quá nhiệt, v.v.
Môi trường	Nơi nộp hồ sơ	Trong nhà, không tiếp xúc trực tiếp với ánh sáng mặt trời, không có bụi, khí ăn mòn, khí dễ cháy, sương dầu, hơi nước, nước nhỏ giọt hoặc muối, v.v.
	Độ cao	Dưới 1000m
	Độ ẩm môi trường xung quanh	-10oC~+40oC (Khi nhiệt độ môi trường nằm trong khoảng 40oC ~ 50oC, cần phải vận hành giảm công suất)
	Độ ẩm	Ít hơn 95%RH, không ngưng tụ giọt nước
	Rung	Dưới 5,9m/s²(0,6g)
	Nhiệt độ bảo quản	-20oC~+60oC

LNC860E Permanent Magnet Synchronous Inverter
