Điều gì làm cho thiết bị đóng cắt chính vòng bọc kim loại AC đáng tin cậy để phân phối điện hiện đại?

Thiết bị đóng cắt chính vòng bọc kim loại AClà giải pháp phân phối trung áp nhỏ gọn được thiết kế để cải thiện tính liên tục của nguồn điện, an toàn vận hành, cách ly sự cố và hiệu quả lắp đặt. Bằng cách kết hợp các chức năng chuyển mạch, bảo vệ, cách ly và nối đất bên trong vỏ kim loại, thiết bị này đặc biệt phù hợp với mạng phân phối đô thị, cơ sở công nghiệp, tòa nhà thương mại, dự án cơ sở hạ tầng và ứng dụng năng lượng tái tạo. Hướng dẫn này giải thích cấu trúc, nguyên lý hoạt động, các thông số kỹ thuật chính, tính năng an toàn, tình huống ứng dụng và những cân nhắc thực tế để chọn cấu hình phù hợp.

Mục lục

• 1. Tìm hiểu về Thiết bị đóng cắt chính vòng bọc kim loại AC
• 2. Tại sao nó quan trọng trong phân phối điện áp trung thế?
• 3. Thiết bị đóng cắt có cấu trúc như thế nào?
  • Các thành phần chuyển mạch và bảo vệ
  • Khoang cáp và kết nối
  • Vỏ kim loại và thiết kế an toàn
• 4. Hệ thống chính vòng hoạt động như thế nào?
• 5. Thông số kỹ thuật nào quan trọng nhất?
• 6. Lợi ích chính cho các dự án phân phối điện
• 7. Nó thường được sử dụng ở đâu?
• 8. Người mua nên kiểm tra những gì trước khi đặt hàng?
• 9. Những cân nhắc về lắp đặt, vận hành và bảo trì
• 10. Cấu hình cách nhiệt bằng không khí và cách nhiệt bằng khí
• 11. Câu hỏi thường gặp
• 12. Kết luận

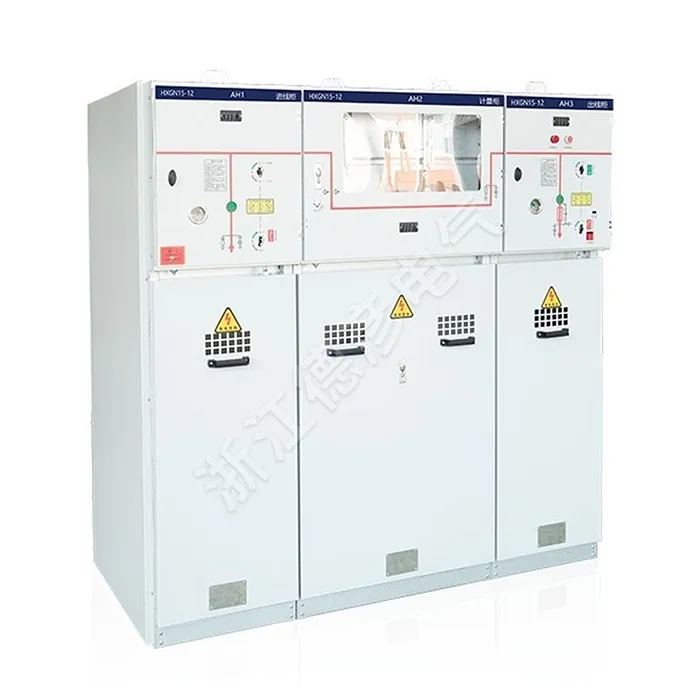

1. Tìm hiểu về Thiết bị đóng cắt chính vòng bọc kim loại AC

Thiết bị đóng cắt chính dạng vòng có vỏ bọc bằng kim loại AC là cụm phân phối điện trung thế được thiết kế để nhận, phân phối, chuyển mạch, cách ly và bảo vệ nguồn điện trong mạng phân phối vòng hoặc hướng tâm. Nó đặt thiết bị chuyển mạch và bảo vệ liên quan bên trong vỏ kim loại nối đất, tạo ra một giải pháp nhỏ gọn và có tổ chức cho các ứng dụng điện áp trung thế.

Theo IEC 62271-200, thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại AC bao gồm các thiết bị có điện áp danh định trên 1 kV trở lên và bao gồm 52 kV. Các thiết bị chính vòng là một dạng thiết thực của thiết bị này và được kết hợp rộng rãi với các hệ thống phân phối cáp trung thế.

Thuật ngữ “vòng chính” mô tả cách bố trí mạng chứ không chỉ đơn giản là tủ. Trong mạng vòng điển hình, nguồn điện có thể đến điểm phân phối từ hai hướng. Nếu một đoạn cáp bị lỗi, phần bị ảnh hưởng có thể bị cô lập trong khi mạng còn lại tiếp tục nhận điện qua tuyến thay thế.

Đối với chủ dự án, kiến ​​trúc này giải quyết một trong những thách thức phân phối quan trọng nhất: duy trì dịch vụ điện trong khi kiểm soát kích thước thiết bị, độ phức tạp vận hành và rủi ro an toàn.

2. Tại sao nó quan trọng trong phân phối điện áp trung thế?

Mạng lưới điện hiện đại phải xử lý tải ngày càng tăng trong khi vẫn duy trì dịch vụ đáng tin cậy. Các nhà máy công nghiệp, tổ hợp thương mại, bệnh viện, phương tiện giao thông, trung tâm dữ liệu và lắp đặt năng lượng tái tạo không phải lúc nào cũng có thể chịu đựng được tình trạng mất điện kéo dài.

Một hệ thống mạch vành được thiết kế hợp lý sẽ mang lại một số lợi ích:

• Cung cấp liên tục:Cấu hình vòng có thể cung cấp đường dẫn điện thay thế sau một lỗi bị cô lập.
• Cách ly lỗi:Người vận hành có thể ngắt kết nối phần bị ảnh hưởng mà không cần tắt toàn bộ mạng phân phối một cách không cần thiết.
• Cài đặt nhỏ gọn:Thiết bị chuyển mạch tích hợp làm giảm dấu chân so với một số cách bố trí thông thường.
• An toàn vận hành:Vỏ kim loại, bố trí nối đất, khóa liên động và chỉ báo vị trí giúp giảm rủi ro vận hành.
• Cấu hình linh hoạt:Các tổ hợp khác nhau của công tắc tải, cầu dao, cầu chì, máy biến dòng, máy biến điện áp và công tắc nối đất có thể được thiết kế theo yêu cầu của dự án.

Những đặc điểm này làm cho thiết bị đóng cắt mạch vòng đặc biệt có giá trị khi không gian bị hạn chế và tính liên tục của dịch vụ điện là ưu tiên thiết kế chính.

3. Thiết bị đóng cắt có cấu trúc như thế nào?

Mặc dù cấu hình khác nhau tùy theo nhà sản xuất và cấp điện áp, nhưng cụm thiết bị đóng cắt chính dạng vòng có vỏ bọc bằng kim loại AC điển hình sẽ tích hợp một số bộ phận chức năng. Hiểu được những phần này giúp người mua đánh giá các đề xuất kỹ thuật chính xác hơn.

Các thành phần chuyển mạch và bảo vệ

Phần chuyển mạch có thể bao gồm các thiết bị cắt tải, cầu dao chân không, tổ hợp dao cắt cầu chì, cầu dao cách ly và dao nối đất. Việc bố trí thích hợp phụ thuộc vào việc thiết bị chủ yếu được thiết kế để chuyển mạch lộ tuyến, bảo vệ máy biến áp, ngắt điện khi có sự cố hay kết hợp các chức năng này.

Công tắc ngắt tải thường được thiết kế để chuyển đổi dòng tải thông thường, trong khi bộ ngắt mạch cung cấp khả năng ngắt sự cố toàn diện hơn. Khi sử dụng cầu chì, tổ hợp công tắc-cầu chì có thể cung cấp khả năng bảo vệ máy biến áp và bộ cấp nguồn trong phạm vi ứng dụng thích hợp.

Vì lý do này, người mua không bao giờ nên đánh giá tủ chỉ bằng dòng điện định mức của nó. Triết lý bảo vệ hoàn chỉnh phải tương ứng với máy biến áp, bộ cấp nguồn, cáp và hệ thống bảo vệ thượng nguồn/hạ nguồn.

Khoang cáp và kết nối

Ngăn cáp cung cấp giao diện giữa thiết bị đóng cắt và mạng trung thế bên ngoài. Tùy thuộc vào thiết kế, nó có thể chứa các đầu cáp, công tắc nối đất, máy biến dòng, máy biến điện áp, bộ phận chống sét lan truyền hoặc các phụ kiện khác.

Khả năng tương thích cáp chính xác là điều cần thiết. Kích thước cáp yêu cầu, loại đầu cuối, mức cách điện, khoảng cách pha và phương pháp lắp đặt phải được xác nhận trước khi sản xuất thiết bị.

Vỏ kim loại và thiết kế an toàn

Vỏ kim loại ngăn cách các bộ phận mang điện với môi trường xung quanh và tạo ra cấu trúc cơ khí xác định cho thiết bị bên trong. Việc phân chia ngăn thích hợp cũng có thể giúp hạn chế hậu quả của các lỗi bên trong.

Cơ chế lồng vào nhau là một tính năng quan trọng khác. Khóa liên động cơ hoặc điện có thể giúp ngăn chặn các trình tự vận hành không an toàn, chẳng hạn như đóng dao nối đất trong khi mạch điện vẫn được kết nối.

Đối với hệ thống lắp đặt có rủi ro cao hơn, việc phân loại hồ quang bên trong và bố trí giảm áp phải được coi là một phần của thiết kế an toàn tổng thể. Một số hệ thống RMU có bán trên thị trường xác định hiệu suất hồ quang bên trong theo các điều kiện thử nghiệm đã xác định, chứng minh lý do tại sao cần xác minh phân loại chính xác thay vì giả định.

4. Hệ thống chính vòng hoạt động như thế nào?

Nguyên tắc hoạt động cơ bản là đơn giản. Một số điểm phân phối được kết nối thông qua mạng trung áp vòng. Mỗi thiết bị chính vòng điều khiển một phần của mạng và có thể cung cấp kết nối với máy biến áp hoặc tải hạ lưu.

Trong quá trình hoạt động bình thường, mạng có thể hoạt động với một điểm mở được xác định hoặc cấu hình khác được tiện ích phê duyệt. Nếu xảy ra lỗi cáp, người vận hành hoặc hệ thống bảo vệ tự động có thể xác định và cách ly phần bị ảnh hưởng. Khi đó, các phần khỏe mạnh của mạng có thể duy trì được năng lượng từ đường cung cấp sẵn có.

Sự sắp xếp này không có nghĩa là mọi vòng đều tự động cung cấp điện liên tục. Tính liên tục thực tế phụ thuộc vào thiết kế mạng, phối hợp bảo vệ, quy trình chuyển mạch, tự động hóa, dự phòng và các yêu cầu vận hành tiện ích.

Vì lý do này, chất lượng của sơ đồ phân phối tổng thể cũng quan trọng như chính thiết bị đóng cắt.

5. Thông số kỹ thuật nào quan trọng nhất?

Việc lựa chọn thiết bị chỉ dựa trên điện áp và dòng điện có thể gây ra những vấn đề nghiêm trọng cho dự án. Một thông số kỹ thuật hoàn chỉnh nên xem xét các thông số về điện, cơ khí, môi trường và an toàn.

IEC 62271-200 đặc biệt phù hợp vì nó thiết lập các yêu cầu đối với thiết bị đóng cắt và điều khiển xoay chiều có vỏ bọc bằng kim loại trong dải điện áp quy định. Các tiêu chuẩn khác có thể áp dụng cho các bộ phận riêng lẻ, bao gồm thiết bị đóng cắt điện áp cao, bộ ngắt mạch, tổ hợp thiết bị đóng cắt-cầu chì, thiết bị ngắt kết nối và thiết bị đóng cắt nối đất.

6. Lợi ích chính cho các dự án phân phối điện

Dấu chân nhỏ gọn

Thiết bị đóng cắt mạch vòng được thiết kế để kết hợp một số chức năng phân phối trong một thiết kế tương đối nhỏ gọn. Điều này đặc biệt hữu ích trong các trạm biến áp đô thị, tòa nhà thương mại, nhà máy công nghiệp và các dự án cơ sở hạ tầng nơi diện tích sàn đắt đỏ.

Cải thiện tính linh hoạt trong vận hành

Nhiều chức năng chuyển mạch cho phép người vận hành cách ly các bộ cấp nguồn, máy biến áp hoặc phần cáp đã chọn theo kế hoạch vận hành mạng. Điều này có thể đơn giản hóa các thủ tục bảo trì và quản lý lỗi.

Tăng cường bảo vệ nhân sự

Vỏ kim loại, hệ thống nối đất, khóa liên động, ngăn cách và phân loại hiệu suất hồ quang thích hợp có thể tạo ra nhiều lớp bảo vệ. Tuy nhiên, những tính năng này phải được xác minh dựa trên tài liệu kiểm tra sản phẩm thực tế.

Giảm độ phức tạp phân phối

RMU được cấu hình phù hợp có thể tích hợp chức năng bảo vệ chuyển mạch và máy biến áp trong một gói tiêu chuẩn hóa. Điều này có thể đơn giản hóa kỹ thuật, vận chuyển, lắp đặt và vận hành so với việc lắp ráp nhiều bộ phận riêng biệt.

Phù hợp với cơ sở hạ tầng hiện đại

Kiến trúc cơ bản tương tự có thể hỗ trợ phân phối tiện ích thông thường cũng như các ứng dụng công nghiệp, thương mại, năng lượng tái tạo, giao thông vận tải và các ứng dụng trung thế khác.

7. Nó thường được sử dụng ở đâu?

Thiết bị đóng cắt chính dạng vòng có vỏ bọc bằng kim loại AC phù hợp với nhiều môi trường phân phối trung thế.

• Phân phối điện đô thị:Trạm biến áp nhỏ gọn và mạng cáp ngầm.
• Cơ sở công nghiệp:Nhà máy, xí nghiệp chế biến, kho bãi, nơi sản xuất.
• Tòa nhà thương mại:Trung tâm mua sắm, tổ hợp văn phòng, khách sạn và các khu phát triển thương mại lớn.
• Cơ sở hạ tầng công cộng:Sân bay, cơ sở đường sắt, bệnh viện, đường hầm và các dự án đô thị.
• Năng lượng tái tạo:Hệ thống thu thập và phân phối năng lượng mặt trời và gió.
• Phát triển khu dân cư:Phân phối điện áp trung thế cho các cộng đồng lớn và các dự án nhà ở.
• Trạm biến áp:Quản lý nguồn cấp dữ liệu vào và ra và bảo vệ máy biến áp.

Các dự án thương mại và công nghiệp thường ưu tiên kích thước nhỏ gọn, chuyển mạch đáng tin cậy, bảo trì đơn giản và phối hợp bảo vệ rõ ràng. Các dự án năng lượng tái tạo có thể chú trọng hơn đến hoạt động từ xa, chống chịu môi trường, giám sát và tự động hóa.

8. Người mua nên kiểm tra những gì trước khi đặt hàng?

Mua thiết bị đóng cắt trung thế là một quyết định mang tính kỹ thuật chứ không chỉ đơn giản là so sánh giá cả. Trước khi đặt hàng, các kỹ sư dự án và nhóm mua sắm nên chuẩn bị lịch trình kỹ thuật chi tiết.

1. Xác nhận điện áp hệ thống.Xác minh các yêu cầu về điện áp hoạt động danh nghĩa và tối đa.
2. Tính toán dòng tải.Không chỉ chọn dòng điện định mức từ bảng tên máy biến áp mà không xem xét các điều kiện vận hành thực tế.
3. Xác định mức độ ngắn mạch.Xếp hạng khả năng chịu đựng thời gian ngắn và đỉnh của thiết bị đóng cắt phải tương ứng với tính toán lỗi mạng.
4. Xác định phương pháp bảo vệ.Xác định xem dự án có cần công tắc tải, cầu dao chân không, cầu chì hay kết hợp hay không.
5. Kiểm tra các yêu cầu về cáp.Cần xác nhận loại cáp, đầu cuối, kích thước dây dẫn và không gian lắp đặt sẵn có.
6. Xem xét các yêu cầu về khóa liên động.Xác minh trình tự vận hành cần thiết và logic an toàn.
7. Xác nhận điều kiện môi trường.Xem xét nhiệt độ, độ cao, độ ẩm, mức độ ô nhiễm, điều kiện địa chấn và môi trường lắp đặt.
8. Yêu cầu tài liệu kiểm tra.Yêu cầu các báo cáo kiểm tra điển hình hiện hành, hồ sơ kiểm tra định kỳ, chứng chỉ, bản vẽ và bảng dữ liệu kỹ thuật.
9. Kiểm tra quyền truy cập bảo trì.Đảm bảo người vận hành có thể kiểm tra, vận hành, thử nghiệm và bảo trì thiết bị một cách an toàn.
10. Đánh giá khả năng mở rộng trong tương lai.Nếu có thể cần thêm bộ cấp liệu bổ sung, hãy thảo luận về tính mô-đun và công suất dự phòng trước khi sản xuất.

Thông số kỹ thuật rõ ràng khi bắt đầu dự án có thể giảm đáng kể những hiểu lầm về báo giá, công việc thiết kế lại, độ trễ giao hàng và các vấn đề vận hành.

9. Những cân nhắc về lắp đặt, vận hành và bảo trì

Ngay cả thiết bị đóng cắt được thiết kế tốt cũng yêu cầu lắp đặt và vận hành chính xác. Việc lắp đặt phải tuân theo bản vẽ đã được nhà sản xuất phê duyệt và các quy định về điện hiện hành. Chất lượng đầu cuối cáp đặc biệt quan trọng vì đầu cuối kém có thể tạo ra ứng suất điện cục bộ, quá nhiệt hoặc hỏng cách điện.

Trước khi cấp điện, các nhóm dự án phải xác minh hoạt động cơ khí, khóa liên động điện, nối đất liên tục, kết nối cáp, cài đặt bảo vệ, mạch phụ, hệ thống chỉ báo và các chức năng liên quan khác.

Việc bảo trì định kỳ phải dựa trên hướng dẫn của nhà sản xuất và môi trường vận hành thực tế. Khoảng thời gian kiểm tra có thể cần điều chỉnh đối với các vị trí bị ô nhiễm nặng, độ ẩm cao, chuyển đổi thường xuyên hoặc các điều kiện công nghiệp đòi hỏi khắt khe.

Đối với các hệ thống phân phối thông minh, chức năng giám sát và điều khiển từ xa tùy chọn cũng có thể được xem xét. Các chức năng này có thể cải thiện khả năng hiển thị hoạt động và hỗ trợ phản ứng nhanh hơn với các điều kiện bất thường khi được tích hợp đúng cách với kiến ​​trúc điều khiển của cơ sở.

10. Cấu hình cách nhiệt bằng không khí và cách nhiệt bằng khí

Thiết bị đóng cắt mạch vòng có thể được thiết kế dựa trên các công nghệ cách điện khác nhau. Cấu hình cách nhiệt bằng không khí sử dụng không khí làm môi trường cách điện chính, trong khi các thiết kế cách nhiệt bằng khí đặt các bộ phận quan trọng trong môi trường cách điện kín. Các giải pháp cách điện rắn cũng có sẵn ở một số dòng sản phẩm.

Cấu hình tốt nhất phụ thuộc vào môi trường dự án chứ không phải là công nghệ “tốt nhất” phổ quát. Người mua nên đánh giá không gian, triết lý bảo trì, yêu cầu về môi trường, cân nhắc vòng đời, quy định của địa phương và bằng chứng thử nghiệm sẵn có của nhà sản xuất.

11. Câu hỏi thường gặp

Thiết bị đóng cắt chính vòng bọc kim loại AC là gì?

Nó là một cụm thiết bị đóng cắt trung thế được bao bọc trong vỏ kim loại và được thiết kế chủ yếu để chuyển mạch, cách ly, bảo vệ và phân phối trong các mạng điện vòng hoặc hướng tâm.

Dải điện áp nào thường được kết hợp với thiết bị đóng cắt chính dạng vòng?

Nhiều sản phẩm RMU thương mại được thiết kế cho mạng trung thế như hệ thống 11 kV, 12 kV hoặc 24 kV, trong khi các cấu hình khác có thể bao gồm các cấp điện áp bổ sung. Xếp hạng chính xác phải luôn phù hợp với mạng dự án.

Thiết bị chính dạng vòng có ngăn ngừa mất điện không?

Không có thiết bị nào có thể loại bỏ mọi sự cố mất điện. Tuy nhiên, việc bố trí vòng có thể cải thiện tính liên tục của nguồn cung cấp bằng cách cho phép cách ly phần bị lỗi trong khi các phần khỏe mạnh có thể vẫn được cấp điện thông qua đường cung cấp thay thế.

Sự khác biệt giữa công tắc tải và bộ ngắt mạch là gì?

Công tắc tải chủ yếu nhằm mục đích chuyển đổi dòng tải bình thường trong khả năng xác định của nó. Bộ ngắt mạch được thiết kế để ngắt dòng điện sự cố cũng như thực hiện các nhiệm vụ chuyển mạch thông thường trong phạm vi hiệu suất định mức của nó. Sơ đồ bảo vệ nên xác định thiết bị nào phù hợp.

Tại sao IEC 62271-200 lại quan trọng?

IEC 62271-200 quy định các yêu cầu đối với thiết bị đóng cắt và điều khiển xoay chiều có vỏ bọc bằng kim loại dùng cho điện áp danh định trên 1 kV đến và bằng 52 kV. Nó cung cấp một tài liệu tham khảo quan trọng để đánh giá việc xây dựng, thử nghiệm và hiệu suất của thiết bị áp dụng.

Thiết bị đóng cắt chính dạng vòng có thể sử dụng ngoài trời được không?

Có, phiên bản ngoài trời có thể được thiết kế với lớp vỏ bảo vệ thích hợp và khả năng chống chịu môi trường. Tuy nhiên, lắp đặt ngoài trời đòi hỏi phải xem xét cụ thể về độ ẩm, nhiệt độ, bụi, ăn mòn, tiếp xúc với ánh nắng mặt trời và điều kiện tại chỗ.

Người mua nên yêu cầu những tài liệu gì từ nhà sản xuất?

Tùy thuộc vào dự án, tài liệu hữu ích có thể bao gồm bảng dữ liệu kỹ thuật, sơ đồ một đường, bản vẽ bố trí chung, sơ đồ nối dây, tài liệu kiểm tra loại, hồ sơ kiểm tra định kỳ, hướng dẫn lắp đặt, hướng dẫn vận hành và các chứng chỉ hiện hành.

Làm thế nào có thể chọn thiết bị đóng cắt chính dạng vòng chính xác?

Bắt đầu với điện áp mạng, dòng điện liên tục, mức độ lỗi, triết lý bảo vệ, cấu hình cáp, yêu cầu cách điện, điều kiện môi trường, không gian lắp đặt, yêu cầu an toàn và tiêu chuẩn áp dụng. Sau đó, các thông số này phải phù hợp với cấu hình sản phẩm được thử nghiệm của nhà sản xuất.

12. Kết luận

Thiết bị đóng cắt chính vòng bọc kim loại AC đóng vai trò quan trọng trong phân phối trung áp hiện đại vì nó kết hợp cấu trúc nhỏ gọn, chuyển mạch có điều khiển, cách ly lỗi, nối đất và chức năng bảo vệ trong một tổ hợp tích hợp. Giá trị của nó đặc biệt rõ ràng trong các mạng nơi tính liên tục của nguồn cung cấp, không gian lắp đặt hạn chế, an toàn vận hành và kiến ​​trúc phân phối đơn giản hóa là quan trọng.

Đối với các kỹ sư và nhóm mua sắm, cách tiếp cận đáng tin cậy nhất là chọn thiết bị theo hệ thống điện hoàn chỉnh thay vì tập trung vào một thông số kỹ thuật như dòng điện định mức hoặc kích thước tủ. Mức điện áp, dòng điện sự cố, phối hợp cách điện, chiến lược bảo vệ, điều kiện môi trường, hiệu suất hồ quang bên trong, bố trí cáp, khóa liên động, thử nghiệm và mở rộng trong tương lai đều phải được xem xét cùng nhau.
