Thiết bị đóng cắt chính vòng bọc kim loại AC

Deyan Electric là nhà cung cấp điện công nghiệp chuyên nghiệp với hoạt động R&D, sản xuất và dịch vụ tích hợp. Thiết bị đóng cắt chính vòng bọc kim loại AC là giải pháp nhỏ gọn và đáng tin cậy để phân phối nguồn thứ cấp trong mạng 10-12kV. Thiết kế bọc kim loại chắc chắn của nó đảm bảo an toàn và độ bền, lý tưởng cho các hệ thống mạch vòng trong lưới điện đô thị, nhà máy công nghiệp và khu phức hợp thương mại. Thiết bị này cung cấp khả năng chuyển mạch tải hiệu quả, cách ly lỗi đáng tin cậy và yêu cầu bảo trì tối thiểu, đảm bảo cung cấp điện liên tục và nâng cao an toàn vận hành

Gửi yêu cầu

Mô tả Sản phẩm

Thiết bị đóng cắt chính vòng bọc kim loại AC là giải pháp thiết bị đóng cắt nhỏ gọn và đáng tin cậy được thiết kế cho mạng phân phối 12kV, 50Hz. Thiết bị đóng cắt chính vòng bọc kim loại AC tuân thủ các tiêu chuẩn IEC 62271-200 và GB 3906 và có thể được cấu hình với các bộ phận chính của ABB hoặc các thiết bị chuyển mạch gia dụng hiệu suất cao (SFL-12/24). Với tủ được đinh tán chính xác với mức bảo vệ IP3X và khóa liên động cơ học chắc chắn, nó đảm bảo vận hành an toàn và ngăn ngừa hoạt động sai. Thiết bị này có trọng lượng nhẹ, dễ bảo trì và phù hợp cho cả ứng dụng lưới điện thành thị và nông thôn.

Thông số sản phẩm (Thông số kỹ thuật)

Con số	Tên	Đơn vị	Thông số
1	Điện áp định mức	kV	12
2	Tần số định mức	HZ	50
3	Dòng điện định mức của thanh cái chính / Dòng điện định mức tối đa của cầu chì	A	630,125
4	Mạch chính và mạch nối đất chịu được dòng điện ngắn hạn định mức	kA/s	20,3
5	Mạch chính và mạch nối đất chịu được dòng điện cực đại định mức	KA	50
6	Dòng điện đóng ngắn mạch định mức của mạch chính và mạch nối đất	kA	50
7	Chu kỳ ngắt công suất tối đa cho công tắc tải	Thứ hai	100
8	Dòng điện đứt cầu chì	kA	31,5,40
9	Dòng điện cắt vòng kín định mức	A	630
10	Dòng chuyển định mức	A	630
11	Tuổi thọ cơ khí	thứ hai	2000
12	1 phút Tần số công nghiệp chịu được điện áp (cực đại) tương đối, so với chạm đất/ngắt cách ly	kV	42,48
13	Điện áp chịu xung sét (cực đại) pha-pha, pha-đất/ngắt cách ly	kV	75,85
14	Mạch thứ cấp Tần số nguồn 1 phút chịu được điện áp	kV	2
15	Xếp hạng bảo vệ		IP3X

Tính năng và ứng dụng sản phẩm

Thiết kế vỏ kim loại chắc chắn

Nhỏ gọn và tiết kiệm không gian

Chuyển mạch tải và cách ly lỗi đáng tin cậy

Vận hành và bảo trì đơn giản

Khả năng tương thích ứng dụng rộng rãi

Trang web ứng dụng

◇ Trạm biến áp thứ cấp nhỏ gọn

◇ Doanh nghiệp công nghiệp nhỏ và khai thác mỏ

◇ Nhà máy điện gió

◇ Khách sạn, trung tâm mua sắm, tòa nhà văn phòng, trung tâm thương mại, v.v.

◇ C- Bộ chuyển mạch tải

◇ Bộ kết nối cáp D-Direct

◇ Bộ kết nối cáp De-Direct với công tắc nối đất

◇ F- Bộ kết hợp công tắc-cầu chì tải

◇ V- Bộ ngắt mạch chân không

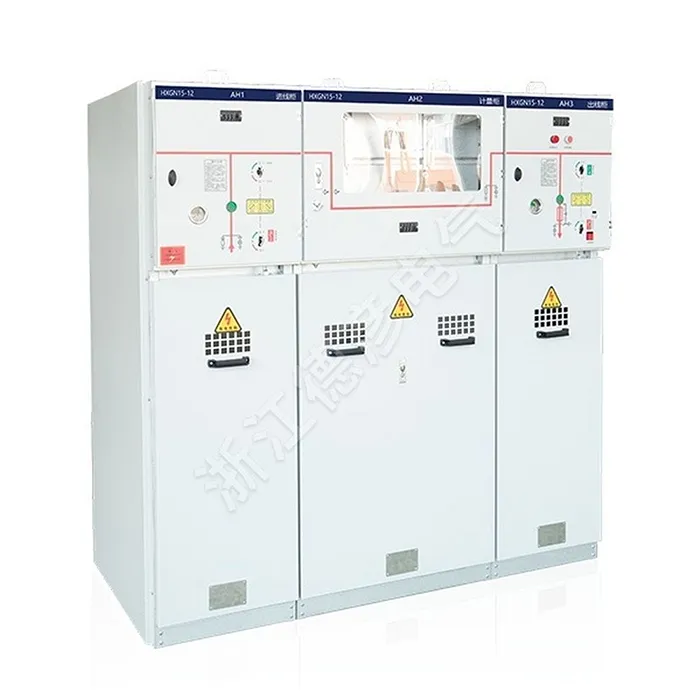

AC Metal-Enclosed Ring Main Switchgear
