Phác thảo tủ công tắc có thể trích xuất bằng cách trích xuất

Deyan Electric là nhà cung cấp chuyên nghiệp với kinh nghiệm sản xuất phong phú về các thiết bị điện công nghiệp. Tủ công tắc có thể tháo rời Outline by extractor có thiết kế dạng mô-đun dạng kéo ra với điện áp hoạt động định mức lên đến 660V. Cấu trúc ngăn của nó đảm bảo vận hành an toàn, trong khi các đơn vị chức năng được tiêu chuẩn hóa cung cấp cấu hình linh hoạt cho các ứng dụng phân phối điện và điều khiển động cơ.

Gửi yêu cầu

Mô tả Sản phẩm

Tủ công tắc có thể tháo rời Đề cương bằng cách chiết được sử dụng rộng rãi trong các nhà máy điện, nhà máy cán luyện kim, nhà máy hóa dầu, công nghiệp nhẹ và nhà máy dệt, cảng và bến cảng, khách sạn và nhà nghỉ, v.v., như một hệ thống phân phối cho hệ thống bốn dây hoặc năm dây AC ba pha có điện áp 380V hoặc 660V, tần số 50Hz, dòng điện định mức từ 5000A trở xuống, để cấp điện và điều khiển tập trung động cơ.

Sơ lược về tủ công tắc có thể tháo rời bằng cách chiết đã trải qua các cuộc kiểm tra điển hình toàn diện và đạt được chứng nhận CCC. Là loại tủ chuyển mạch hạ thế lắp ráp cao cấp tuân thủ các tiêu chuẩn sau:

Tiêu chuẩn quốc gia GB7251.1-2005 "Vỏ thiết bị đóng cắt điện áp thấp" và Tiêu chuẩn quốc tế IEC60439.1-1992 "Thiết bị điều khiển và đóng cắt điện áp thấp".

Thông số sản phẩm (Thông số kỹ thuật)

Loại	Đặc điểm kỹ thuật
Thông số cơ bản
Điện áp hoạt động định mức	400V / 660V
Điện áp cách điện định mức	690V
Tần số định mức	50Hz
Đặc tính điện
Dòng điện định mức của thanh cái chính	5000A
Đỉnh chịu được hiện tại	176kA (tối thiểu 0,1 giây)
Thời gian ngắn chịu được hiện tại	100kA (tối thiểu 1 giây)
Mức độ bảo vệ
Bao vây	IP30 (tiêu chuẩn)
Ngăn bên trong	IP40 (dành cho khối chức năng)
Tính chất cơ học
Cuộc sống cơ khí	Cơ chế rút ra: ≥1.000 thao tác
	Bộ ngắt mạch: ≥10.000 hoạt động
Tuân thủ tiêu chuẩn	IEC 61439-1/2, GB 7251.1
Điều kiện môi trường
Nhiệt độ môi trường xung quanh	-5°C đến +40°C
Độ ẩm tương đối	95% (không ngưng tụ)
Độ cao	2000m
Thành phần chính
Bộ ngắt mạch	Tương thích với các bộ ngắt mạch vỏ đúc tiêu chuẩn
Thiết bị bảo vệ	Hỗ trợ các thiết bị giám sát và rơle kỹ thuật số khác nhau
Tính năng đặc biệt
Hệ thống liên khóa	Khóa liên động cơ và điện để vận hành an toàn
Giao tiếp	Giao diện truyền thông tùy chọn (Modbus, Profibus)

Tính năng và ứng dụng sản phẩm

Thiết kế rút ra mô-đun nâng cao

Hệ thống bảo vệ an toàn toàn diện

Thông số điện hiệu suất cao

Tính toàn vẹn về cấu trúc mạnh mẽ

Khả năng cấu hình linh hoạt

Trang web ứng dụng

◇ Trạm biến áp thứ cấp nhỏ gọn

◇ Doanh nghiệp công nghiệp nhỏ và khai thác mỏ

◇ Nhà máy điện gió

◇ Khách sạn, trung tâm mua sắm, tòa nhà văn phòng, trung tâm thương mại, v.v.

◇ C- Bộ chuyển mạch tải

◇ Bộ kết nối cáp D-Direct

◇ Bộ kết nối cáp De-Direct với công tắc nối đất

◇ F- Bộ kết hợp công tắc-cầu chì tải

◇ V- Bộ ngắt mạch chân không

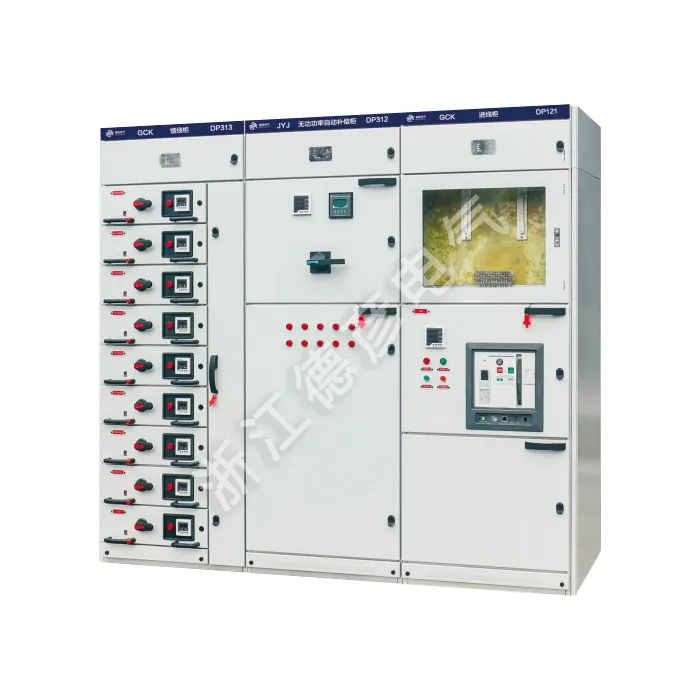

Extractable Switch Cabinet Outline By Extraction
