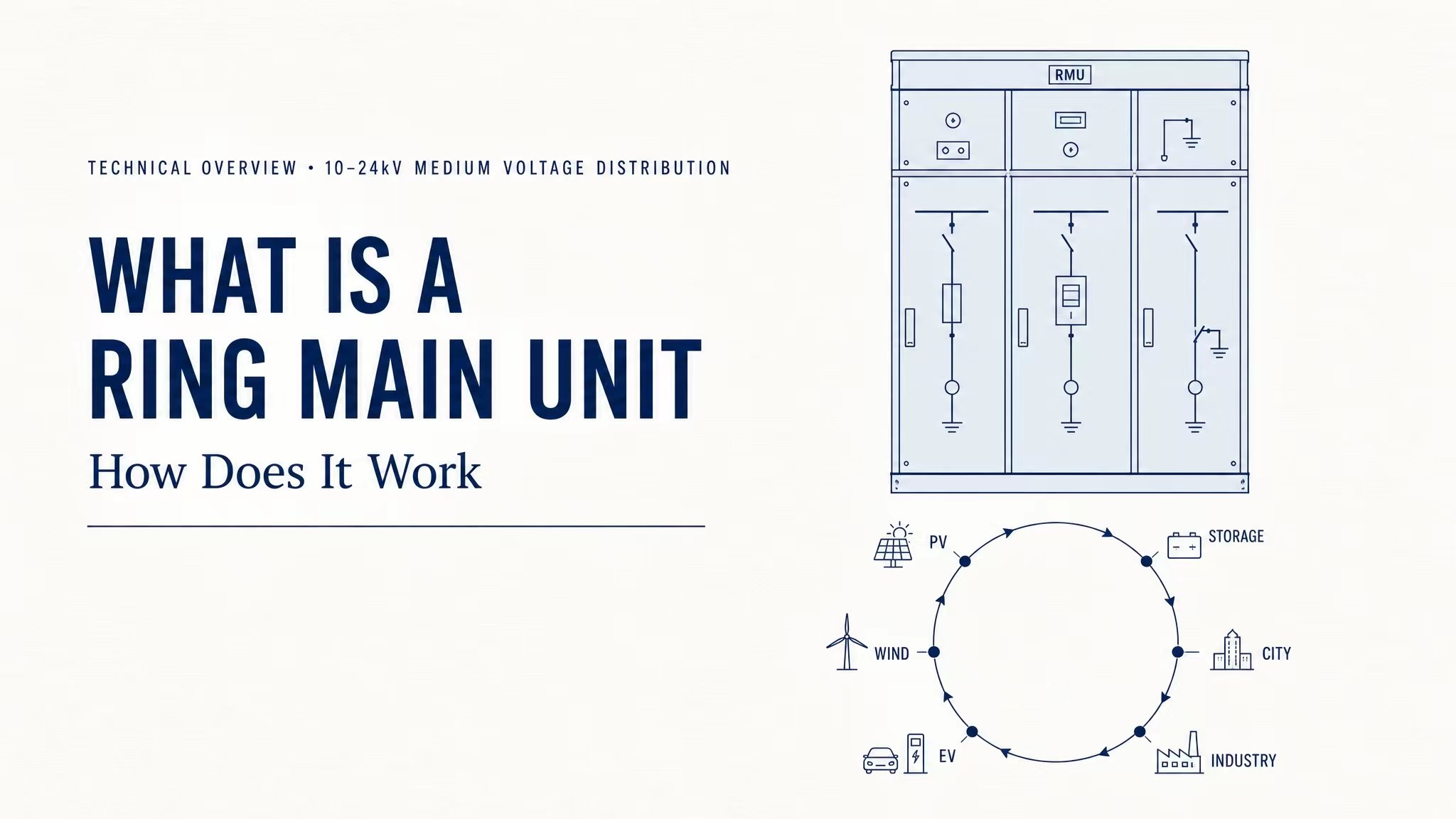

Thiết bị Ring‑Main‑Là gì và Nó hoạt động như thế nào

Trong cải tạo đường ống cáp đô thị, hỗ trợ phân phối điện cho các dự án năng lượng mới và cung cấp điện cho cộng đồng dân cư và khu công nghiệp,Đơn vị chính của vòng(RMU) đóng vai trò là thiết bị đóng cắt lõi trong mạng phân phối vòng trung thế 10--24kV. Nhờ cấu trúc tủ nhỏ gọn, cụm công tắc tải đáng tin cậy và chế độ cung cấp điện vòng linh hoạt, RMU đã trở thành thiết bị chủ đạo để phân phối điện ngoài trời, đấu nối trạm biến áp dạng hộp và phân phối điện qua đường ống ngầm. Tài liệu này cung cấp phần giới thiệu chi tiết bao gồm các nguyên tắc làm việc cơ bản của thiết bị, năm ưu điểm cốt lõi, địa điểm áp dụng, kiểm tra và bảo trì định kỳ cũng như xu hướng kỹ thuật của RMU cách điện bằng khí thân thiện với môi trường mới trong ngành, phục vụ cho các từ khóa tìm kiếm phổ biến trong lĩnh vực điện.

I. Nguyên tắc làm việc cơ bản

Cung cấp điện vòng đề cập đến việc hình thành một vòng cung cấp điện vòng khép kín bằng cách kết nối nhiều cáp điện áp cao từ đầu đến cuối. Được trang bị các bộ phận bên trong bao gồm công tắc tải, công tắc nối đất và cầu chì, RMU điều khiển việc kết nối và ngắt kết nối các đường cáp trong vòng lặp.

Khi xảy ra đoản mạch hoặc hư hỏng cáp trên một phần của mạng vòng, RMU có thể nhanh chóng ngắt kết nối đoạn bị lỗi. Mạch âm thanh vẫn có thể truyền tải điện hai chiều, tránh tình trạng mất điện trên toàn khu vực và cải thiện đáng kể độ ổn định cung cấp điện của mạng phân phối đô thị --- đây là chức năng cốt lõi giúp phân biệt nó với các tủ chuyển mạch điện áp cao thông thường.

II. Năm tính năng sản phẩm cốt lõi

1. Thiết kế tủ nhỏ gọn giúp tiết kiệm không gian lắp đặt
Với cấu trúc tích hợp mô-đun, khối lượng tổng thể của nó nhỏ hơn nhiều so với tủ chuyển mạch điện áp cao thông thường. Nó có thể được lắp đặt trực tiếp trong các vành đai xanh trên đường, giếng cáp và các phòng phân phối điện ngầm chật chội, khiến nó trở nên lý tưởng cho các điểm phân phối điện ngoài trời có không gian hạn chế ở các thành phố.

2. Nhiều phương tiện cách nhiệt tùy chọn với hiệu suất an toàn vượt trội
Thị trường cung cấp nhiều loại khác nhau, bao gồm các sản phẩm cách nhiệt bằng khí SF6, cách nhiệt bằng khí thân thiện với môi trường, cách nhiệt rắn và cách nhiệt bằng không khí. Cấu trúc tủ kín hoàn toàn không thấm nước và chống bụi với cấp bảo vệ IP67, chống xói mòn do mưa, cát, hơi ẩm và sương muối ven biển để vận hành ngoài trời suốt ngày đêm.

3. Cung cấp điện vòng với khả năng cách ly lỗi nhanh
Nó hỗ trợ chuyển mạch vòng nguồn kép. Khi xảy ra sự cố trên một nhánh, thiết bị sẽ khóa và cách ly sự cố ngay lập tức mà không làm gián đoạn nguồn điện cho những người dùng khác, điều này không thể thiếu trong việc nâng cấp và cải tạo lưới điện ở các khu đô thị cũ.

4. Cấu trúc đơn giản với hiệu suất lâu dài không cần bảo trì
Các bộ phận bên trong của RMU cách điện bằng khí không bị oxy hóa bởi không khí xung quanh, giúp giảm khối lượng công việc kiểm tra hàng ngày. Công tắc tải cơ học có độ bền cao và có thể chịu được các hoạt động chuyển mạch thường xuyên.

5. Hỗ trợ nâng cấp thông minh thông qua tích hợp tiểu học-trung học
RMU thông minh mới được trang bị các thiết bị đầu cuối cảm biến để theo dõi từ xa các tín hiệu nhiệt độ, áp suất khí và lỗi đường dây. Tương thích với các hệ thống phụ trợ lưới điện thông minh, chúng cho phép vận hành không cần giám sát và tự động báo lỗi, phù hợp với xu hướng chuyển đổi thông minh trong phân phối điện.

III. Kịch bản ứng dụng chính

● Cải tạo cáp ngầm ở các quận nội thành cũvà mạng lưới vòng phân phối điện ngoài trời dọc theo các tuyến đường thành phố

● Đơn vị phân phối điện cao thế cho khu dân cư, khu thương mại phức hợpvà bãi đậu xe ngầm

● Tủ công tắc vào và rabên trong trạm biến áp kiểu hộp

● Phân phối điện nối lưới 10kVcho các nhà máy quang điện và các dự án lưu trữ năng lượng phân tán

● Hỗ trợ hệ thống cấp điện cho khu công nghiệp, khu công nghiệp, hầm mỏvà hạ tầng đường cao tốc

● Các điểm cung cấp điện vòng ngoài trời tại các tuyến phố, thị trấn ven biển và khu vực nông thôn;tủ chống ăn mòn thích ứng với môi trường hoạt động khắc nghiệt

IV. Phương pháp bảo trì tiêu chuẩn hàng ngày

1. Thường xuyên kiểm tra bên ngoài tủđối với các vết lõm, ăn mòn hoặc dải đệm kín bị lão hóa/hư hỏng trên cửa tủ; sửa chữa lớp sơn sứt mẻ để chống rỉ sét và thấm nước.

2. Định kỳ kiểm tra áp suất buồng gascủa các mẫu cách nhiệt bằng khí và giải quyết kịp thời các cảnh báo rò rỉ áp suất thấp.

3. Liên tục kiểm tra hiệu suất chuyển mạch mượt màcủa công tắc tải và công tắc nối đất, đồng thời dọn sạch bụi và mảnh vụn tích tụ bên trong tủ.

4. Kiểm tra nhiệt độ các mối nối cápđể loại bỏ những mối nguy hiểm tiềm ẩn như các đầu nối dây lỏng lẻo và quá nóng.

5. Tiến hành kiểm tra điện áp chịu đựng cách điện thường xuyênvà xác minh hoạt động bình thường của các thiết bị đầu cuối giám sát thông minh và các chỉ báo lỗi.

V. Xu hướng phát triển ngành

Được thúc đẩy bởi chính sách Dual Carbon, RMU cách nhiệt bằng không khí khô thân thiện với môi trường đang ngày càng được phổ biến rộng rãi. Chúng thay thế hexafluoride lưu huỳnh khí nhà kính truyền thống bằng không khí sạch làm môi trường cách nhiệt để mang lại hiệu quả môi trường vượt trội. Trong khi đó, tích hợp tiểu học-trung học, thu nhỏ và trí thông minh đã trở thành xu hướng chủ đạo của ngành và RMU tiếp tục cung cấp sự hỗ trợ đáng tin cậy cho việc xây dựng mạng lưới phân phối thông minh đô thị.
