Giải thích về trạm biến áp dạng hộp: Các loại, ưu điểm và cách thực hành tốt nhất

Trạm biến áp kiểu hộp(Trạm biến áp đúc sẵn) tích hợp các tủ chuyển mạch cao thế, máy biến áp và tủ phân phối hạ thế vào một tủ kim loại khép kín hoàn toàn. Được chế tạo sẵn trong các nhà máy, chúng có thể được đưa vào hoạt động chỉ bằng cách nâng tích hợp và nối dây tại chỗ. Với chu kỳ xây dựng ngắn, chiếm diện tích đất nhỏ và khả năng di dời toàn diện, chúng đã trở thành giải pháp thay thế chủ đạo cho các trạm biến áp kỹ thuật dân dụng truyền thống trong hệ thống phân phối điện 10--35 kV.

I. Ba loại kết cấu chính

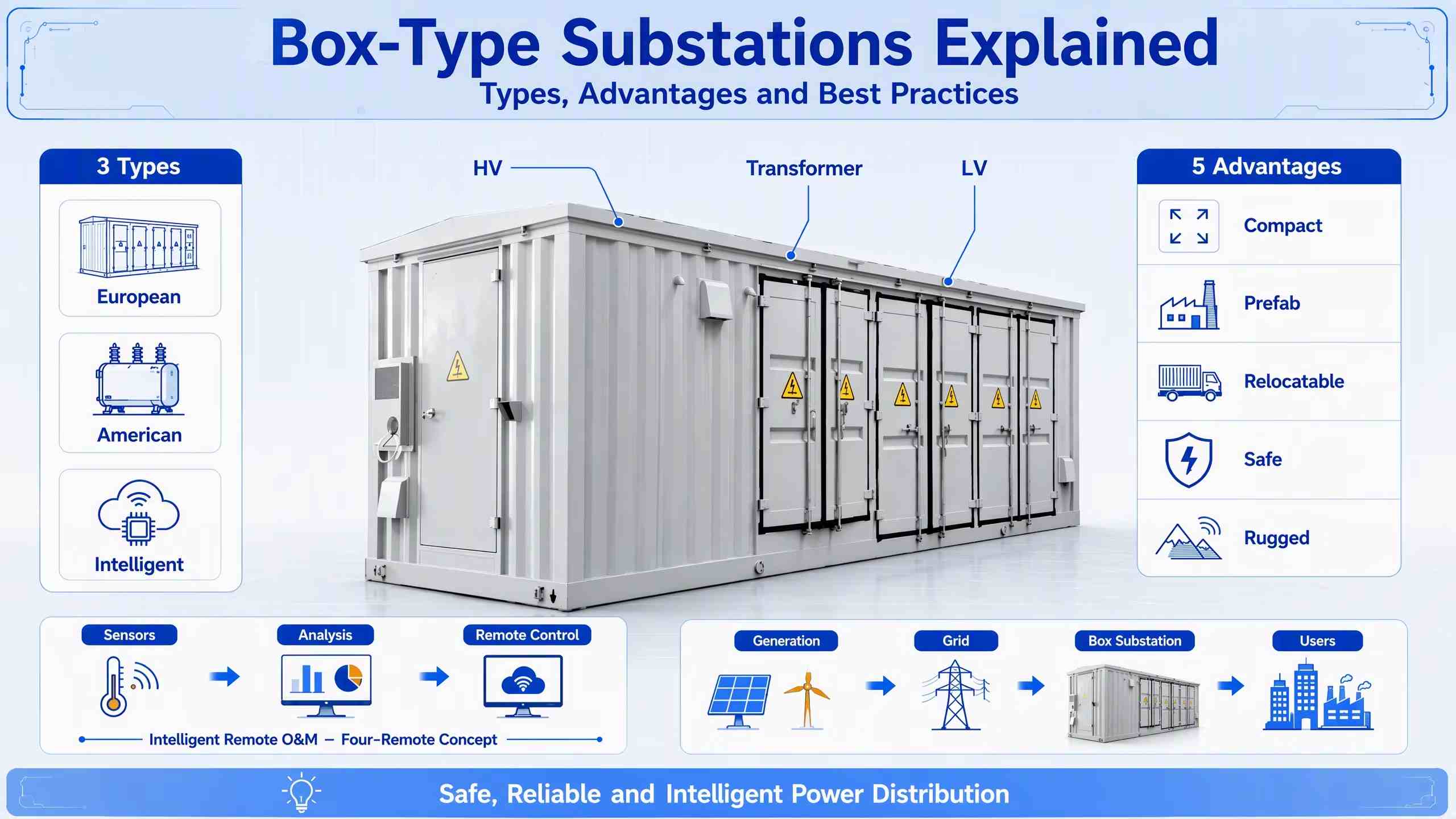

1. Trạm biến áp hộp kiểu Châu Âu (Loại kết hợp)
Áp dụng cấu trúc ngăn cách với các buồng riêng biệt độc lập cho các phần điện áp cao, máy biến áp và điện áp thấp, nó hỗ trợ máy biến áp loại ngâm trong dầu hoặc loại khô (50--2500 kVA). Nó cho phép các cấu hình có thể mở rộng bao gồm bù công suất phản kháng, đo sáng và chuyển mạch nguồn điện kép. Là loại được ứng dụng rộng rãi nhất, nó phù hợp với các dự án đô thị, cộng đồng dân cư và các tòa nhà công nghiệp & thương mại.

2. Trạm biến áp hộp kiểu Mỹ (Loại tích hợp đúc sẵn)
Nó có cấu trúc bể chứa chung, trong đó các công tắc tải, cầu chì và lõi máy biến áp được đặt trong một bể chứa đầy dầu. Với kích thước siêu nhỏ gọn, nó phù hợp với những địa điểm có không gian hạn chế như chiếu sáng đường phố, vành đai xanh và nguồn điện xây dựng tạm thời. Bị hạn chế bởi thiết kế bể chứa chung, nó chỉ có thể sử dụng máy biến áp ngâm trong dầu và không được khuyến nghị sử dụng cho những vị trí có tiêu chuẩn phòng cháy nghiêm ngặt.

3. Trạm biến áp hộp thông minh
Được phát triển trên cơ sở các trạm biến áp dạng hộp kiểu châu Âu hoặc Mỹ, nó được trang bị các mô-đun bao gồm bộ DTU/FTU, cảm biến nhiệt độ và độ ẩm, thiết bị đo sáng và đèn báo lỗi. Nó thực hiện bốn chức năng điều khiển từ xa (đo từ xa, báo hiệu từ xa, điều khiển từ xa và điều chỉnh từ xa) cũng như vận hành và bảo trì từ xa không cần giám sát. Nó là một biến thể được nâng cấp về mặt chức năng chứ không phải là một loại cấu trúc độc lập.

II. Ưu điểm cốt lõi và kịch bản ứng dụng

Năm lợi thế cốt lõi

● Chiếm đấtchỉ bằng 1/3 đến 1/5 so với trạm biến áp truyền thống;
● Nhà xưởng chế tạo sẵnđảm bảo chất lượng lắp ráp nhất quán;
● Cấu hình linh hoạtvà khả năng di dời toàn diện;
● Hoàn thiện các chức năng bảo vệbao gồm khóa liên động năm ngăn, hệ thống thông gió kiểm soát nhiệt độ và hệ thống hút ẩm chống ngưng tụ;
● Tủcó thể được làm bằng thép tấm, thép không gỉ hoặc hợp kim nhôm, thích ứng với môi trường khắc nghiệt như sương mù muối cao ven biển, độ cao và vùng lạnh giá.

Kịch bản ứng dụng điển hình

Phân phối điện đô thị và nông thôn, chiếu sáng đường đô thị, khu công nghiệp và thương mại, kết nối lưới năng lượng mới, cung cấp điện tạm thời, cải tạo lưới điện nông thôn và cơ sở hạ tầng giao thông.

III. Những điểm chính để lựa chọn, vận hành và bảo trì

Năm yếu tố cần thiết để lựa chọn loại

1. Năng lực phù hợpvới mức tải được tính toán và mức dự trữ 15%--25% cho việc mở rộng công suất trong tương lai;
2. Xác minh điều kiện môi trườngbao gồm các yêu cầu về nhiệt độ môi trường, độ cao, mức độ ô nhiễm và khả năng chống địa chấn;
3. Chọn máy biến áptheo loại kết cấu: máy biến áp loại khô là tùy chọn cho các thiết bị kiểu Châu Âu để đáp ứng các tiêu chuẩn an toàn cháy nổ; Máy biến áp hiệu suất năng lượng S13 trở lên được ưu tiên cho các dự án tiết kiệm năng lượng;
4. Lập kế hoạch các chế độ đi dây vào/ra, mạch đi, nguồn điện kép, cấu hình bù công suất phản kháng và đo sáng;
5. Xác định cấp độ cấu hình thông minhdựa trên chế độ vận hành & bảo trì và ngân sách dự án.

Năm ưu tiên quan trọng cho vận hành và bảo trì

1. Kiểm tra môi trường bằng mắt:kiểm tra tình trạng ăn mòn tủ, độ lún móng, đọng nước và tắc nghẽn lỗ thoát nước;
2. Kiểm tra việc kiểm soát nhiệt độ, thông gióvà hệ thống chống ngưng tụ;
3. Siết chặt tất cả các kết nối điện;thường xuyên tiến hành các thử nghiệm cách điện, thử nghiệm điện áp chịu tần số nguồn và thử nghiệm điện trở nối đất (điện trở đất ≤ 4 Ω);
4. Bảo dưỡng thân máy biến áp:đối với máy biến áp ngâm trong dầu, kiểm tra mức dầu và độ rò rỉ, đồng thời thực hiện phân tích mẫu dầu thường xuyên; đối với máy biến áp loại khô, loại bỏ bụi tích tụ và kiểm tra các vết nứt đúc;
5. Xác minh dữ liệu từ thiết bị đầu cuối thông minh,kiểm tra các chức năng cảnh báo và hiệu chỉnh các giá trị cài đặt bảo vệ.

Phần kết luận

Đối với việc lựa chọn thiết bị, cần nhấn mạnh vào việc điều chỉnh tải, xác minh môi trường, lựa chọn loại kết cấu, lập kế hoạch mở rộng và cấu hình thông minh. Hệ thống vận hành và bảo trì được tiêu chuẩn hóa bao gồm hình thức bên ngoài của tủ, hệ thống kiểm soát nhiệt độ, kết nối điện, thân máy biến áp và thiết bị đầu cuối thông minh phải được thiết lập để đảm bảo thiết bị hoạt động ổn định và an toàn lâu dài.
