Hướng dẫn chọn thiết bị đóng cắt

Về cơ bản, việc chọn loạithiết bị chuyển mạchlà một quá trình ra quyết định đi từ "xác định yêu cầu" đến "kết hợp các thông số". Để làm cho quá trình lựa chọn trở nên rõ ràng hơn, tôi đã chia nó thành tám khía cạnh chính. Bạn có thể sử dụng nó như một danh sách kiểm tra, kiểm tra từng mục theo tình hình thực tế của bạn.

Ba kích thước cốt lõi để lựa chọn thiết bị đóng cắt

Kích thước lựa chọn

Những cân nhắc chính

Hướng dẫn lựa chọn

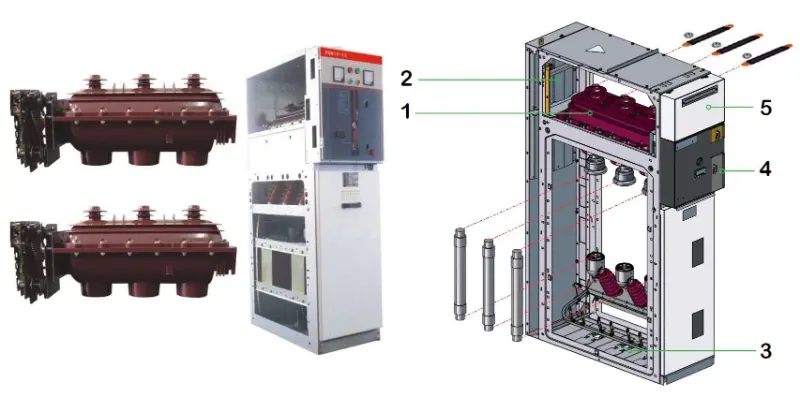

1. Cấp điện áp

Xác định xem nó dành cho hệ thống điện áp cao (ví dụ: 10kV, làm đường dây vào/phía sơ cấp máy biến áp) hay hệ thống điện áp thấp (ví dụ: 380V/220V, làm phân phối đường dây/đầu cuối đi).

Đây là bộ phận cơ bản nhất, trực tiếp xác định mức độ cách điện của thiết bị và các bộ phận bên trong.

2. Môi trường cài đặt

Đánh giá xem nó được lắp đặt trong nhà hay ngoài trời và liệu có yêu cầu đặc biệt như chống thấm (xếp hạng IP), chống ẩm, chống ăn mòn hoặc chống cháy nổ hay không.  Việc sử dụng ngoài trời yêu cầu mức độ bảo vệ chống xâm nhập cao (ví dụ: IP54 trở lên) và vỏ bằng thép không gỉ; môi trường ẩm ướt/ăn mòn đòi hỏi phải có thiết bị khép kín hoàn toàn hoặc xử lý lớp phủ đặc biệt.

3. Mục đích chức năng

Xác định rõ ràng mục đích chính: chiếu sáng, nguồn điện (ví dụ: điều khiển động cơ), phân phối điện, hiệu chỉnh hệ số công suất (tụ điện) hoặc đo lường. Hộp phân phối đèn có tải trọng nhỏ và có thể gắn trên tường; Hộp phân phối điện có tải trọng lớn, thường đặt trên sàn và thường yêu cầu bộ điều khiển động cơ.

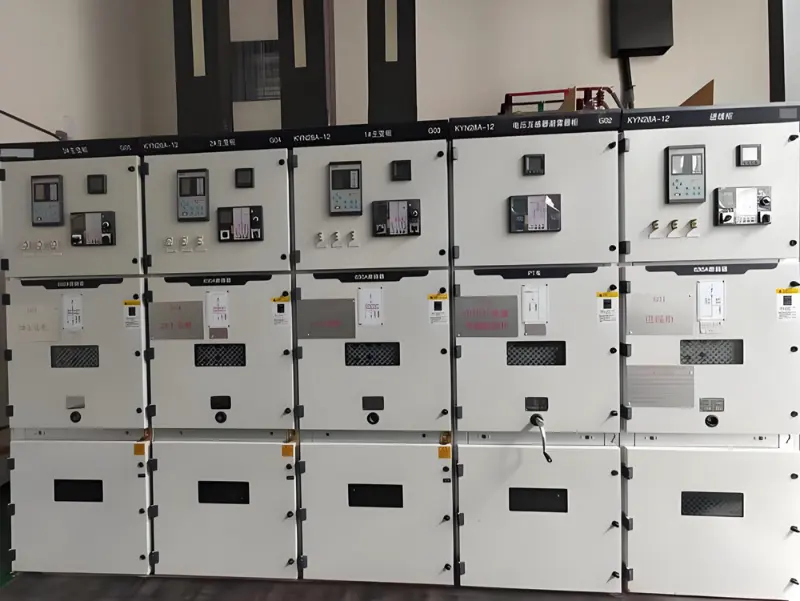

4. Hình thức kết cấu

Chọn giữa loại cố định (ví dụ: GGD, tiết kiệm) hoặc loại kéo ra (ví dụ: GCK/GCS/MNS, dễ bảo trì, độ tin cậy cao). Loại cố định phù hợp với các tình huống có tải phân tán, ít mạch và ngân sách hạn chế.

Loại kéo ra phù hợp với các tình huống có tải tập trung, nhiều mạch và yêu cầu độ tin cậy cung cấp điện cao (ví dụ: trung tâm dữ liệu, công nghiệp hóa dầu).

5. Thông số điện

Xác minh điện áp, tần số và dòng điện tính toán của hệ thống. Quan trọng hơn, đảm bảo tuân thủ các yêu cầu về độ ổn định động và nhiệt trong điều kiện ngắn mạch. Khả năng cắt của cầu dao phải lớn hơn dòng ngắn mạch cực đại tại điểm lắp đặt.  Việc kết hợp thông số là nền tảng để vận hành an toàn. Nó phải dựa trên những tính toán chặt chẽ chứ không chỉ dựa trên kinh nghiệm hay ước tính.                6. Bản chất dự án

Đó là dự án xây dựng mới, dự án cải tạo hay dự án mở rộng công suất?

Đối với công trình xây dựng mới, ưu tiên sản phẩm mới có chất lượng cao, độ tin cậy cao. Để cải tạo/mở rộng, hãy tham khảo loại tủ hiện có để tích hợp hệ thống dễ dàng hơn.

7. Không gian lắp đặt

Đo chiều dài, chiều rộng, chiều cao của phòng điện, đặc biệt là chiều rộng các lối đi thao tác trước và sau tủ.

Không gian sẵn có trực tiếp giới hạn kích thước và cách bố trí tủ. Ví dụ, chiều rộng lối đi phía sau phải đáp ứng yêu cầu bảo trì và các dãy tủ dài hơn 6m cần có hai lối ra.

8. Bảo trì & Quản lý  Hãy xem xét trình độ kỹ năng kỹ thuật của nhân viên vận hành và các yêu cầu về sự thuận tiện cho việc bảo trì.

Tủ kéo có khả năng thay thế đơn vị tốt; Trong quá trình bảo trì, bộ phận bị lỗi có thể được rút ra để nhanh chóng khôi phục nguồn điện nhưng chi phí sẽ cao hơn.

Các mẫu thiết bị đóng cắt phổ biến và các kịch bản áp dụng

Sau khi hiểu các kích thước cốt lõi, chúng ta hãy xem xét một số loại phổ biến củathiết bị chuyển mạch điện áp thấptrên thị trường. Điều này sẽ giúp bạn kết hợp các yêu cầu trừu tượng của mình với các sản phẩm cụ thể.

Dòng mô hình  Loại cấu trúc  Đặc điểm cốt lõi

Các kịch bản áp dụng điển hình

:----------  :-------------  :--------------------------------------------------------

GGD  Cố định Tiết kiệm và thiết thực, mạch điện đơn giản nhưng cần phải cắt điện để bảo trì.

Các doanh nghiệp công nghiệp và khai thác mỏ, các công trường xây dựng có độ nhạy cảm về chi phí, ít mạch hơn và yêu cầu thấp về tính liên tục của nguồn điện.

GCK       Rút ra

Bao gồm các đơn vị Trung tâm điều khiển động cơ (MCC). Mạch cách ly mang lại sự an toàn và độ tin cậy tốt. Cung cấp giá trị tốt cho tiền.

Hệ thống điện, doanh nghiệp công nghiệp và khai thác mỏ, tòa nhà cao tầng yêu cầu chuyển đổi, phân phối và điều khiển động cơ điện. Hiện nay là loại được sử dụng rộng rãi.

GCS       Rút ra

Thiết kế cải tiến dựa trên GCK, cấu trúc linh hoạt, khả năng thay thế tốt của các ngăn kéo. Các phiên bản đầu tiên có mức độ bảo vệ tương đối thấp hơn.  Hệ thống phân phối trong các nhà máy điện lớn, cơ sở hóa dầu... đòi hỏi mức độ tự động hóa cao và khả năng giao tiếp với máy tính.

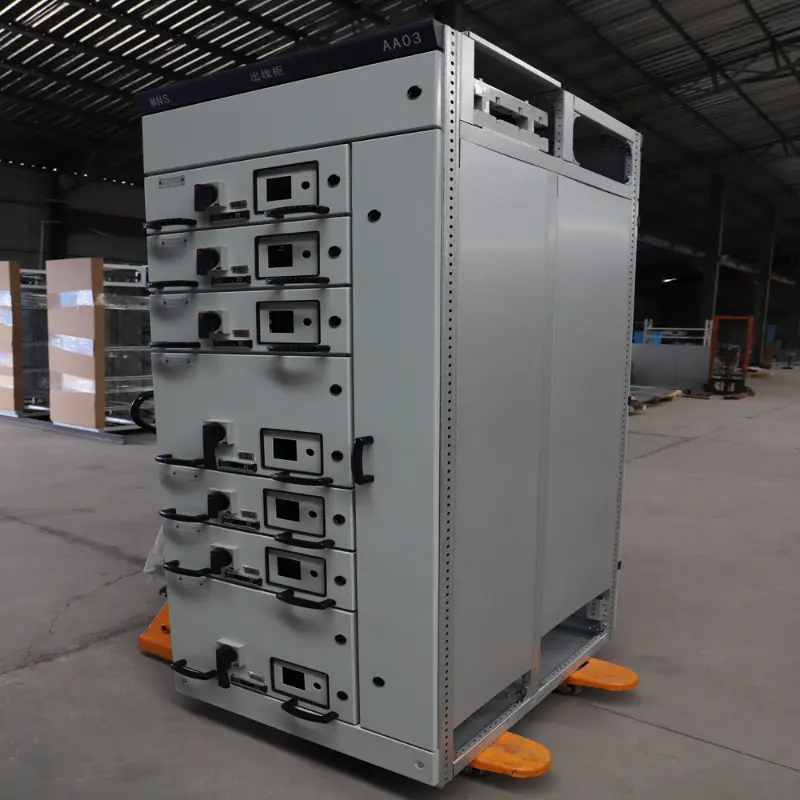

MNS       Rút ra

Thiết kế nhỏ gọn, cấu trúc mô-đun, tay nghề xuất sắc, mức độ bảo vệ cao, hiệu suất vượt trội nhưng chi phí tương đối cao hơn (khoảng gấp đôi so với GCS).  Các tình huống có nhu cầu cực kỳ cao về độ tin cậy, an toàn và sử dụng không gian của nguồn điện, chẳng hạn như trung tâm dữ liệu lớn, khách sạn cao cấp và xưởng sản xuất chính xác.

> Tóm lại, từ GGD lên MNS có thể coi là một bước tiến cả về hiệu năng lẫn chi phí. Đối với hầu hết các dự án thông thường, GCK thường là sự lựa chọn thận trọng nhằm cân bằng giữa tính kinh tế và độ tin cậy.
