Thiết bị đóng cắt chính dạng vòng cách điện bằng kim loại AC

Deyan Electric là nhà cung cấp điện công nghiệp chuyên nghiệp với hoạt động R&D, sản xuất và dịch vụ tích hợp. Thiết bị đóng cắt chính dạng vòng cách điện bằng kim loại AC là thiết bị nhỏ gọn, cách điện bằng không khí để phân phối điện thứ cấp 10-12kV đáng tin cậy. Được thiết kế cho các hệ thống mạch vòng, nó đảm bảo chuyển mạch tải an toàn, cách ly lỗi và cung cấp điện liên tục. Thiết kế mô-đun mạnh mẽ của nó giúp bảo trì dễ dàng và lý tưởng cho lưới điện đô thị, khu công nghiệp và khu phức hợp thương mại đòi hỏi hiệu suất mạng đáng tin cậy và tiết kiệm chi phí.

Gửi yêu cầu

Mô tả Sản phẩm

Thiết bị đóng cắt chính dạng vòng cách điện bằng kim loại AC là giải pháp cách điện hoàn toàn, kín và không cần bảo trì. Bộ phận này tích hợp tất cả các bộ phận mang điện vào một khối đúc epoxy duy nhất, đảm bảo khả năng miễn dịch hoàn toàn với môi trường khắc nghiệt. Thiết bị chính vòng tròn đáng tin cậy lý tưởng cho các ứng dụng đa dạng từ lưới điện đô thị đến các địa điểm đòi hỏi khắt khe như đường hầm và sân bay. Với thiết kế nhỏ gọn và an toàn, thiết bị đóng cắt cách điện rắn này đảm bảo độ tin cậy và an toàn khi vận hành.

Thông số sản phẩm (Thông số kỹ thuật)

Dự án	Đơn vị	Thông số
lịch trình
Điện áp định mức	kV	12
Tần số định mức	Hz	50
Tần số nguồn chịu được điện áp	kV/phút	42/48
Điện áp xung sét	kV	75/85
Thời lượng hồ quang	S	≥0,5
Xếp hạng IP cho các thành phần (Không bao gồm tủ đo sáng)		IP67
Đánh giá bảo vệ bao vây		IP4X
Xếp hạng bảo vệ ngăn		IP2X
Nguồn điện hoạt động	V	DC24、48、110、220
Nguồn điện hoạt động	V	AC110、220
Hệ thống thanh cái
Đánh giá hiện tại	A	630(1250)
Xếp hạng thời gian ngắn chịu được hiện tại	kA/s	20/4(25/4)
Xếp hạng đỉnh chịu được hiện tại	kA	50(63)
Xếp hạng đỉnh chịu được hiện tại	kA	50
Bộ chuyển mạch tải
Đánh giá hiện tại	A	630
Dòng điện đóng ngắn mạch định mức	KA	50
Xếp hạng thời gian ngắn chịu được hiện tại	KA/S	20/4
Tuổi thọ cơ khí của công tắc tải	Thứ hai
Tuổi thọ điện của công tắc tải	thứ hai	E3
Xả một phần	máy tính	5
Bộ ngắt mạch
Đánh giá hiện tại	A	630(1250)
Dòng điện cắt ngắn mạch định mức	KA	20(25)

Dự án	Đơn vị	Thông số
Dòng điện đóng ngắn mạch định mức	kA	50(63)
Xếp hạng thời gian ngắn chịu được hiện tại	kA/S	20/4(25/4)
Tuổi thọ cơ học của cầu dao	thứ hai	20000
Tuổi thọ của bộ ngắt mạch	thứ hai	E2
Trình tự vận hành định mức		0-0,3s-CO-180s-CO
Xả một phần	máy tính	5
Tải thiết bị điện kết hợp cầu chì-cầu chì
Dòng điện định mức (Tối đa)	A	200
Dòng điện cắt ngắn mạch định mức	kA	31.5
Dòng điện định mức (Tối đa)	KA	80
Xả một phần	máy tính	3150
Ngắt kết nối công tắc
Đánh giá hiện tại	A	630/1250
Xếp hạng thời gian ngắn chịu được hiện tại	KA	25/20
Thời lượng ngắn hạn được xếp hạng	S	4
Xếp hạng đỉnh chịu được hiện tại	kA	50/63
Tuổi thọ cơ khí	Thứ hai	3000
Công tắc nối đất
Đánh giá hiện tại	A	630/1250
Xếp hạng thời gian ngắn chịu được hiện tại	K	25/20
Thời lượng ngắn hạn được xếp hạng	S	4
Xếp hạng đỉnh chịu được hiện tại	k	50/63
Dòng điện đóng ngắn mạch định mức (Đỉnh)	KA	50
Chu kỳ hiện tại đóng ngắn mạch định mức	Thứ hai	2
Tuổi thọ cơ khí	Thứ hai	3000

Tính năng và ứng dụng sản phẩm

Trang web ứng dụng

Cách nhiệt vững chắc để tăng cường an toàn và thân thiện với môi trường

Thiết kế nhỏ gọn và tiết kiệm không gian

Độ tin cậy cao trong điều kiện bất lợi

Hoạt động không cần bảo trì

Cấu hình linh hoạt và có thể mở rộng

◇ Trạm biến áp thứ cấp nhỏ gọn

◇ Doanh nghiệp công nghiệp nhỏ và khai thác mỏ

◇ Nhà máy điện gió

◇ Khách sạn, trung tâm mua sắm, tòa nhà văn phòng, trung tâm thương mại, v.v.

◇ C- Bộ chuyển mạch tải

◇ Bộ kết nối cáp D-Direct

◇ Bộ kết nối cáp De-Direct với công tắc nối đất

◇ F- Bộ kết hợp công tắc-cầu chì tải

◇ V- Bộ ngắt mạch chân không

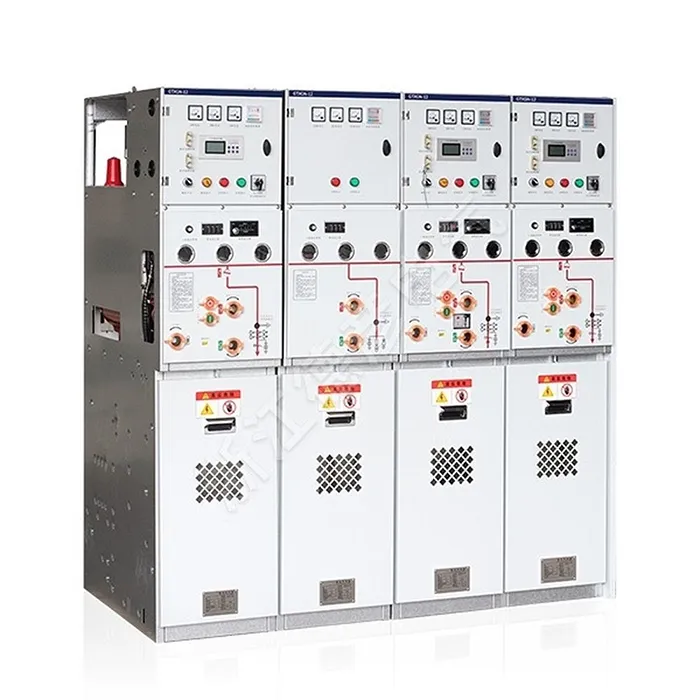

AC Metal-Insulated Ring Main Switchgear
