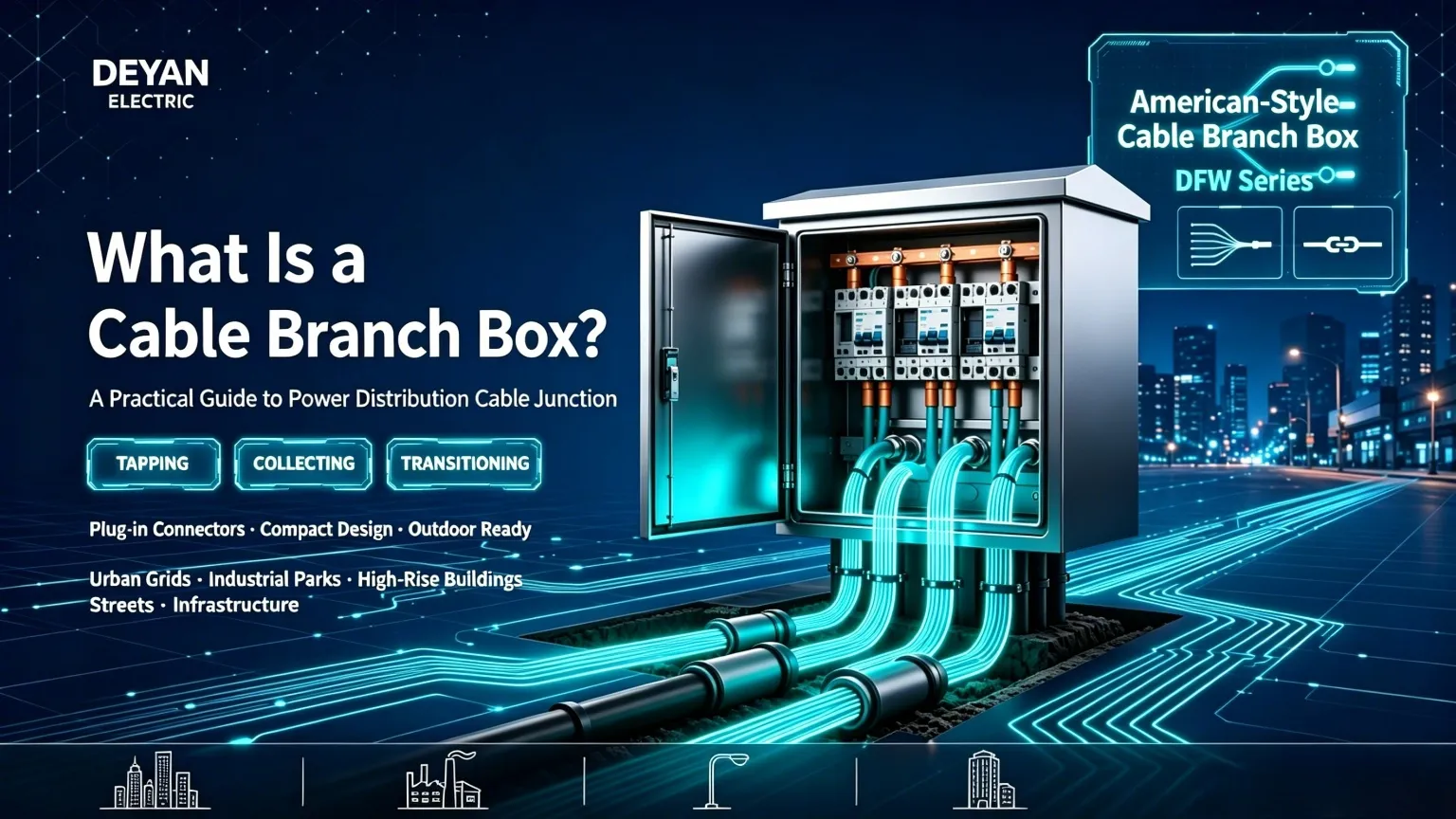

Hộp nhánh cáp là gì và nó hoạt động như thế nào?

Trong mạng lưới phân phối đô thị, các tuyến cáp chạy theo mọi hướng và năng lượng điện cần được phân phối từ các tuyến cáp chính đến các khu vực phụ tải khác nhau. Thiết bị đảm nhiệm công việc “phân nhánh” này chính là hộp phân nhánh cáp. Mặc dù có vẻ không đáng kể nhưng nó là một nút không thể thiếu trong các mạng phân phối dựa trên cáp.Chiết Giang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), dựa trên kinh nghiệm sản xuất thiết bị phân phối điện, cung cấp phần giới thiệu có hệ thống về chức năng, cấu trúc và ứng dụng của hộp nhánh cáp.

Hộp nhánh cáp có tác dụng gì

Đúng như tên gọi, hộp phân nhánh cáp là một thiết bị bao vây được sử dụng để khai thác, phân nhánh và chuyển tiếp các đường cáp. Chức năng cốt lõi của nó có thể được tóm tắt trong ba điểm.

Đầu tiên,khai thác: nó chia một cáp chính thành nhiều cáp nhánh để cung cấp cho các vùng tải khác nhau.

Thứ hai,thu thập: nó tập hợp nhiều dây cáp lại với nhau tại một điểm để quản lý đường dây tập trung.

Thứ ba,chuyển tiếp: nó kết nối và chuyển tiếp giữa các đoạn cáp dọc theo tuyến cáp.

Thông qua các chức năng này, hộp nhánh cáp giúp cho việc lắp đặt và bảo trì đường cáp trở nên linh hoạt và ngăn nắp hơn.

Bên trong có những thành phần nào

Mặc dù cấu trúc của hộp nhánh cáp tương đối đơn giản nhưng mỗi thành phần đều phục vụ một mục đích rõ ràng. cácbao vâylà lớp vỏ bên ngoài, thường được làm bằng kim loại, có tác dụng bảo vệ chống bụi, ăn mòn và che chắn các bộ phận bên trong khỏi môi trường bên ngoài.Đầu nối cáplà những thành phần chính kết nối cáp với bên trong hộp; các loại phổ biến bao gồm đầu nối plug-in và đầu nối đầu cuối, với các đầu nối plug-in giúp lắp đặt và thay thế dễ dàng hơn. cáchệ thống thanh cáilà bộ phận kết nối dẫn điện bên trong hộp, đảm bảo tính liên tục về điện giữa tất cả các mạch cáp. Một số hộp nhánh cáp còn được trang bịphần tử chuyển mạch, cung cấp chức năng ngắt đường dây và cách ly để cắt điện trong quá trình bảo trì hoặc xảy ra sự cố.

Đặc điểm của hộp nhánh cáp kiểu Mỹ

Deyan Electric cung cấp các hộp nhánh cáp kiểu Mỹ (dòng DFW). Đặc điểm điển hình của hộp nhánh cáp kiểu Mỹ là sử dụngđầu nối cáp cắm, cho phép kết nối và ngắt kết nối cáp mà không cần các công cụ phức tạp, nâng cao hiệu quả lắp đặt và bảo trì. Cấu trúc nhỏ gọn và vỏ tương đối nhỏ khiến chúng thích hợp để lắp đặt ở những vị trí có không gian hạn chế như đường phố ngoài trời và khu công nghiệp. Đồng thời, vỏ kim loại mang lại hiệu quả bảo vệ chắc chắn và có thể chịu được các yêu cầu về môi trường khi hoạt động ngoài trời lâu dài.

Nó khác với RMU và GIS như thế nào

Trong thiết bị phân phối điện, hộp cáp nhánh, thiết bị mạch vòng (RMU) và thiết bị đóng cắt cách điện bằng khí (GIS) đều phục vụ hệ thống cáp, nhưng chúng có vai trò khác nhau.RMUtập trung vào các cấu trúc cung cấp điện mạng vòng, với các công tắc ngắt tải tích hợp cho phép phân đoạn đường dây, truyền tải và cách ly lỗi, cung cấp các chức năng vận hành phong phú hơn.GISsử dụng cấu trúc cách nhiệt bằng khí kín hoàn toàn, có kích thước nhỏ gọn và hiệu suất bảo vệ mạnh mẽ, phù hợp với các vị trí có không gian hạn chế hoặc môi trường khắc nghiệt, đồng thời cung cấp các chức năng bảo vệ và chuyển mạch hoàn chỉnh.Hộp nhánh cápmặt khác, tập trung vào việc khai thác, thu gom và chuyển tiếp các đường cáp, có cấu trúc tương đối đơn giản; một số mô hình không bao gồm các phần tử chuyển mạch và chúng chủ yếu giải quyết vấn đề kết nối và phân phối đường cáp. Trong thực tế, cả ba thường được sử dụng cùng nhau, mỗi cái đóng một vai trò khác nhau.

Kịch bản ứng dụng điển hình

Hộp nhánh cáp được sử dụng rộng rãi trong cải tạo cáp mạng phân phối đô thị, hệ thống phân phối điện khu công nghiệp, phân phối điện đường phố ngoài trời, khai thác cáp tòa nhà cao tầng và xây dựng cơ sở hạ tầng. Bất kỳ vị trí nào yêu cầu khai thác, thu thập hoặc chuyển tiếp các đường cáp đều có thể được hưởng lợi từ hộp nhánh cáp.

Về Deyan Electric

Chiết Giang Deyan Electric Co., Ltd.là nhà sản xuất thiết bị phân phối điện chuyên nghiệp, đặt tại Khu phát triển kinh tế Nhạc Thanh, Ôn Châu, tỉnh Chiết Giang. Danh mục sản phẩm của công ty bao gồm thiết bị đóng cắt cách điện bằng khí, thiết bị mạch vòng, trạm biến áp dạng hộp, thiết bị đóng cắt điện áp cao và hạ thế, và hộp nhánh cáp, được sử dụng rộng rãi trong cải tạo lưới điện đô thị, phân phối điện công nghiệp và xây dựng cơ sở hạ tầng. Deyan Electric cam kết cung cấp các giải pháp năng lượng hiệu quả và đáng tin cậy cho khách hàng trên toàn thế giới.
