Tại sao thiết bị đóng cắt là nút then chốt trong hệ thống điện hiện đại?

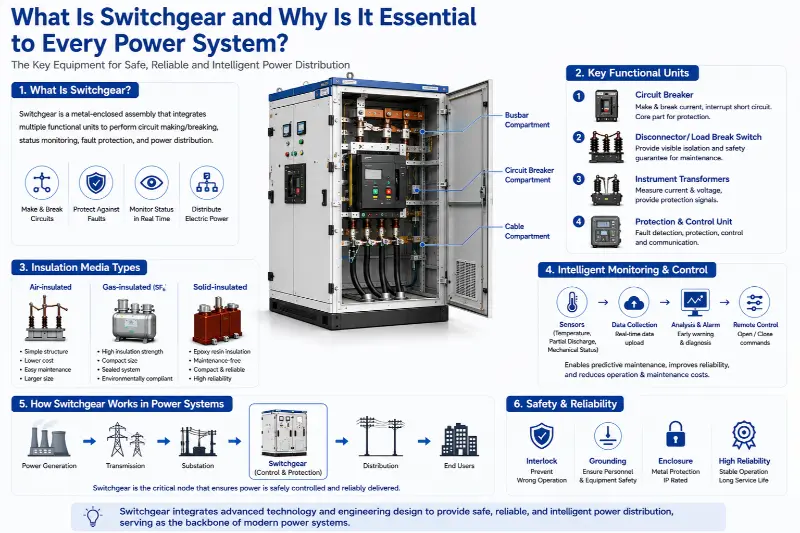

Trong hệ thống điện,truyền năng lượng điệntừ nhà máy điện đến người dùng cuối bao gồm một loạt các giai đoạn điều khiển, phân phối và bảo vệ phức tạp. Quá trình này đòi hỏi nhiều thứ hơn là chỉ kết nối dây; nó dựa vào một loạt các thiết bị phối hợp tinh vi. Thiết bị đóng cắt, đóng vai trò là nút quan trọng trong mạng điện, thực hiện các chức năng vượt xa khái niệm đơn giản là "chuyển mạch". Về cơ bản, nó là một tổ hợp vỏ bọc bằng kim loại tích hợp nhiều bộ phận chức năng, được giao nhiệm vụ thực hiện các hoạt động cốt lõi như đóng và ngắt mạch, giám sát trạng thái, bảo vệ lỗi và phân phối điện. Hiểu biết về thiết bị đóng cắt là chìa khóa để hiểu làm thế nào các hệ thống điện hiện đại đạt được nguồn cung cấp điện an toàn, đáng tin cậy và linh hoạt.

Giá trị cốt lõi của thiết bị đóng cắt nằm ở việc thực hiện "cách ly" và "điều khiển" về mặt vật lý. Hệ thống điện phải xử lý các điều kiện vận hành khác nhau, bao gồm truyền tải và mất điện định kỳ, cách ly an toàn trong quá trình bảo trì thiết bị và ngắt kết nối nhanh chóng khi có sự cố. Thông qua sự kết hợp cơ khí và khóa liên động điện của các bộ phận chức năng bên trong, thiết bị đóng cắt tiêu chuẩn hóa và đảm bảo các hoạt động này. Vỏ kim loại của nó cung cấp một hàng rào bảo vệ chắc chắn, ngăn cách vật lý các bộ phận sống với môi trường bên ngoài và con người. Bên trong, các vách ngăn còn chia thiết bị thành các ngăn độc lập—chẳng hạn như buồng thanh cái, buồng cầu dao và buồng cáp. Thiết kế này đảm bảo rằng nếu xảy ra lỗi ở một ngăn, tác động của nó vẫn được cục bộ hóa, ngăn chặn sự cố leo thang. Triết lý thiết kế theo mô-đun, ngăn cách này tạo thành nền tảng về cách thiết bị đóng cắt đảm bảo sự ổn định của hệ thống tổng thể.

Về mặt cấu tạo chức năng, một thiết bị đóng cắt điển hình không chỉ đơn thuần là một thiết bị đơn lẻ mà là một hệ thống thu nhỏ. Nó bao gồm một số đơn vị chức năng chính hoạt động phối hợp:

1. Bộ phận đóng cắt mạch chính: Bộ phận cốt lõi ở đây là bộ phận ngắt mạch. Nó có khả năng đóng và ngắt mạch trong điều kiện tải bình thường; quan trọng hơn, trong trường hợp xảy ra đoản mạch hoặc quá tải nghiêm trọng, cơ chế ngắt bên trong của nó cho phép nó tự động ngắt trong vòng một phần nghìn giây, làm gián đoạn dòng điện sự cố. Khả năng cắt của nó xác định trực tiếp mức độ lỗi ngắn mạch mà thiết bị đóng cắt có thể xử lý.

2. Cách ly an toàn và bộ phận ngắt có thể nhìn thấy: Chức năng này chủ yếu được thực hiện bởi các thiết bị ngắt kết nối (bộ cách ly) hoặc thiết bị chuyển mạch cắt tải. Bộ ngắt kết nối được sử dụng sau khi cầu dao đã mở để tạo khe hở cách nhiệt bằng không khí rõ ràng, đáng tin cậy, mang lại sự đảm bảo an toàn rõ ràng cho việc bảo trì thiết bị. Công tắc ngắt tải có thể được phân loại như sau: 1. Cách điện bằng không khí: Chúng sử dụng không khí ở áp suất khí quyển làm môi trường cách điện chính. Ưu điểm bao gồm cấu trúc đơn giản, chi phí thấp hơn và dễ bảo trì. Những nhược điểm bao gồm kích thước thiết bị cồng kềnh; vì không khí có độ bền điện môi tương đối thấp nên cần có khe hở điện lớn để đảm bảo an toàn. Các bộ phận bên trong cũng dễ bị ảnh hưởng bởi các yếu tố môi trường như độ ẩm và bụi.

3. Cách điện bằng khí: Khí lưu huỳnh hexafluoride (SF6) thường được sử dụng làm môi trường cách điện và dập hồ quang. Khí SF6 mang lại khả năng cách nhiệt và dập tắt hồ quang tuyệt vời, cho phép thiết bị đóng cắt sử dụng công nghệ này cực kỳ nhỏ gọn với diện tích nhỏ, trong khi vẫn không bị ảnh hưởng bởi sự can thiệp của môi trường bên ngoài. Tuy nhiên, công nghệ này chủ yếu dựa vào kỹ thuật bịt kín khí; hơn nữa, SF6 là một loại khí nhà kính mạnh, việc thu hồi và xử lý nó phải tuân theo các quy định nghiêm ngặt về môi trường.

4. Cách điện rắn: Các vật liệu rắn, chẳng hạn như nhựa epoxy, được sử dụng để đúc hoặc đóng gói các thành phần mạch sơ cấp (ví dụ: bộ ngắt mạch, bộ ngắt kết nối) thành một mô-đun tích hợp duy nhất. Công nghệ này loại bỏ hoàn toàn tác động của môi trường bên ngoài và cho phép vận hành không cần bảo trì, với kích thước thiết bị nằm giữa loại cách nhiệt bằng không khí và loại cách nhiệt bằng khí. Thách thức nằm ở những yêu cầu cực kỳ cao đối với việc xử lý vật liệu và thiết kế tản nhiệt.

Thiết kế thiết bị đóng cắt hiện đại ngày càng nhấn mạnh đến khả năng quan sát trạng thái cũng như vận hành và bảo trì thông minh. Các mô hình bảo trì định kỳ truyền thống đang chuyển sang bảo trì dự đoán dựa trên tình trạng. Điều này dựa vào nhiều cảm biến khác nhau được lắp đặt bên trong tủ: cảm biến nhiệt độ giám sát quá trình sinh nhiệt tại các điểm tiếp xúc và điểm kết nối thanh cái; cảm biến phóng điện cục bộ phát hiện các khuyết tật cách điện bên trong ở giai đoạn đầu; và các cảm biến đặc tính cơ học ghi lại tốc độ đóng mở và thời gian của cầu dao. Dữ liệu đã thu thập được tải lên hệ thống phụ trợ, nơi phân tích dữ liệu lớn đưa ra cảnh báo sớm về các lỗi tiềm ẩn, cho phép bảo trì có mục tiêu; điều này giúp tăng cường đáng kể độ tin cậy của nguồn điện và giảm chi phí vận hành và bảo trì.

Thiết bị đóng cắt không hoạt động độc lập; hệ thống điều khiển thứ cấp của nó đóng vai trò là giao diện thần kinh để tích hợp vào lưới điện thông minh hiện đại. Thông qua các giao thức truyền thông tiêu chuẩn, dữ liệu liên quan đến bảo vệ, đo lường và trạng thái có thể được truyền đến hệ thống tự động hóa trạm biến áp hoặc trung tâm điều độ cấp cao hơn. Nó cũng có thể nhận lệnh điều khiển từ xa để thực hiện các thao tác đóng mở từ xa. Khả năng trao đổi thông tin hai chiều này cho phép người điều phối lưới giám sát trạng thái hoạt động của biên mạng trong thời gian thực và tạo điều kiện cách ly lỗi nhanh chóng và phục hồi nguồn điện—các yếu tố cơ bản trong việc xây dựng lưới điện tự phục hồi.

Về lắp đặt và vận hành lâu dài, hiệu suất của thiết bị đóng cắt bị ảnh hưởng bởi nhiều yếu tố. Độ phẳng của nền lắp đặt, mô-men xoắn siết chặt của các kết nối thanh cái và độ tin cậy của mạng nối đất đóng vai trò là điều kiện ban đầu quyết định hiệu suất trọn đời của nó. Trong quá trình vận hành, các bộ phận bên trong tích tụ hao mòn điện và cơ khí; các kết nối có thể bị lỏng do sự giãn nở/co lại nhiệt hoặc lực điện từ, dẫn đến quá nhiệt; và vật liệu cách nhiệt trải qua quá trình lão hóa dần dần theo thời gian. Ngay cả những thiết bị tiên tiến nhất cũng cần được kiểm tra chuyên nghiệp, theo dõi nhiệt độ và thử nghiệm phóng điện cục bộ để theo dõi những thay đổi trong tình trạng của thiết bị.

Là một nút quan trọng trong hệ thống điện, thiết bị đóng cắt thể hiện triết lý thiết kế đặc trưng bởi tính tích hợp cao, chuyên môn hóa chức năng và tập trung vào dự phòng an toàn. Từ lớp vỏ kim loại bên ngoài chắc chắn đến logic điện phức tạp bên trong và từ các nguyên tắc cách ly vật lý cơ bản đến công nghệ cảm biến thông minh tiên tiến, mọi chi tiết đều phục vụ mục tiêu cốt lõi: thiết lập các điểm kiểm soát đáng tin cậy và các rào cản an toàn giữa các dòng điện phức tạp. Sự hiểu biết sâu sắc về thiết bị đóng cắt cho thấy rằng việc cung cấp điện ổn định, liên tục không thể coi là điều hiển nhiên; đúng hơn, nó dựa vào thiết kế kỹ thuật nghiêm ngặt và sự phát triển công nghệ liên tục đằng sau vô số thiết bị quan trọng như vậy. Có khả năng đóng và ngắt mạch ở dòng điện định mức và chịu được dòng điện ngắn mạch cụ thể, các bộ phận này thường được ghép nối với cầu chì cho các ứng dụng cụ thể. Khóa liên động cơ hoặc điện giữa chúng và cầu dao là rất quan trọng để ngăn ngừa lỗi vận hành.
