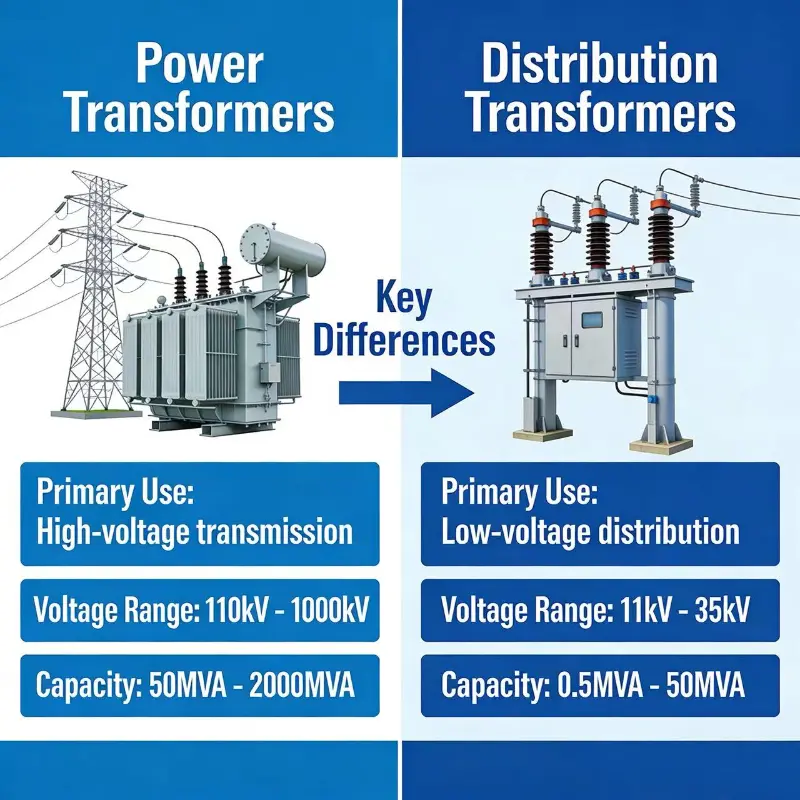

Sự khác biệt giữa máy biến áp điện và máy biến áp phân phối là gì?

Máy biến áp điện được kết nối chủ yếu trong mạng truyền tải, về cơ bản chúng được sử dụng ở điện áp cao hơn, trong khi máy biến áp phân phối được sử dụng ở đầu phân phối nên chúng luôn phải đối mặt với mức điện áp thấp.

Bây giờ đi đến sự khác biệt

1. Vì chúng được sử dụng trong mạng truyền tải nên chúng thường được vận hành ở điện áp > 33 KV trong khi máy biến áp phân phối thường được kết nối ở điện áp < 33 KV.

2. Do định mức điện áp cao hơn nên mức cách điện của máy biến áp điện rất cao trong khi máy biến áp phân phối lại thấp.

3. Biến động tải ở máy biến áp điện ít hơn và ở máy biến áp phân phối nhiều hơn vì chúng được kết nối trực tiếp với tải.

4. Máy biến áp điệnđược thiết kế sao cho có thể chịu được tổn thất Cu và tổn thất sắt trong 24 giờ nên cơ chế làm mát của chúng rất mạnh trong khi ở máy biến áp phân phối, tổn thất Cu diễn ra theo chu kỳ tải trong khi tổn thất sắt luôn tồn tại.

5. Khi thiết kế máy biến áp điện, cần lưu ý rằng tổn thất khi đầy tải sẽ ít hơn. Trong khi ở máy biến áp phân phối, tổn thất sắt được giữ ở mức tối thiểu.

6. Trong máy biến áp điện có công suất định mức cao hơn nên chúng tôi sử dụng lõi cao cấp là lõi thép CRGO trong khi ở máy biến áp phân phối sử dụng thép vô định hình.

7. Vì CRGO STEEL có thể mang nhiều từ thông hơn trên một đơn vị trọng lượng nên trọng lượng riêng của máy biến áp điện nhỏ hơn trọng lượng riêng của máy biến áp phân phối.

8. Máy biến áp điện được thiết kế để đạt được hiệu suất tối đa khi đầy tải. Do đó theo điều kiện hiệu suất tối đa - tổn thất đồng đầy tải của máy biến áp = tổn thất sắt.

· Trong khi ở máy biến áp phân phối, chúng tôi lấy trung bình là 70 - 75 % công suất định mức nên được thiết kế để đạt hiệu suất tối đa ở mức 70 - 75 % do đó theo công thức hiệu suất tối đa -

tổn thất đồng đầy tải = 2* tổn thất sắt.

Công thức- để đạt hiệu suất tối đa trong máy biến áp (x^2 * tổn thất cu = tổn thất sắt) trong đó x đang tải máy biến áp.

1. Do đó đối với máy biến áp tải là 100 % nên tổn thất Cu = tổn thất sắt.

2. Đối với máy biến áp phân phối tải là 70 % do đó 0,7^2 * Tổn thất Cu = tổn thất sắt do đó tổn thất Cu = 2 * tổn thất sắt.
